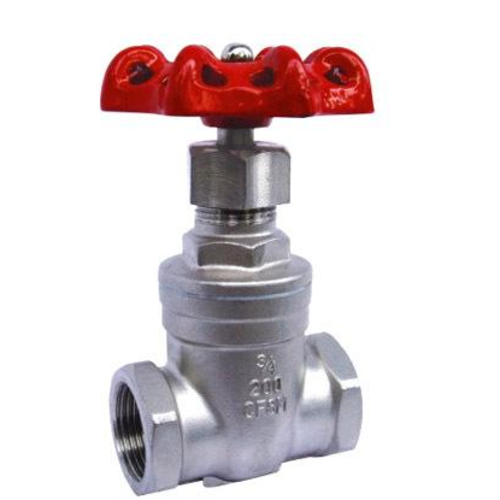

产品概述：
铭昌阀门生产的的Z11H内螺纹闸阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。所以截止阀的全开位置，应由阀瓣的行程来决定。
产品性能：
Z11H内螺纹闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能做全开或全关，不可用作流量调节。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封。大部分闸阀是采用强制密封的。
产品特点：
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
缺点如下：
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
调节性能较差。
主要零件材料：
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M/CF8 |
|
闸板 |
不锈钢CF8M/CF8 |
|
阀杆 |
不锈钢SS316/304 |
|
阀盖 |
不锈钢CF8M/CF8 |
|
填料 |
聚四氟乙烯 |
|
止推垫片 |
不锈钢SS304 |
|
阀杆架 |
不锈钢SS316/SS304 |
|
填料 |
聚四氟乙烯 |
|
螺母 |
不锈钢SS304 |
|
填料压盖螺母 |
不锈钢SS316/SS304 |
|
手轮 |
铝合金 |
|
铭牌 |
铝 |
|
手轮垫片 |
不锈钢SS304 |
|
手轮螺母 |
不锈钢Ss304 |
外形连接尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
1 1 /4" |
1 1 /2" |
2" |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
结构图：
