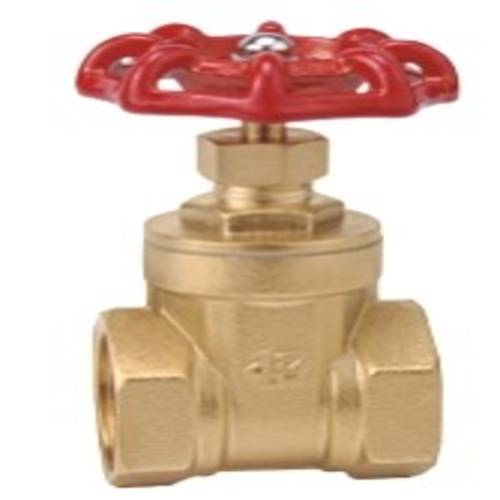

简介:
Z11W-16T黄铜丝口闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适合作调节和节流。闸板有两个密封面,常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5o。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。上海良牧阀门-闸阀的启闭件是闸板,闸阀板的运动方向与流体方向相垂直,闸阀只能作全开和全关,闸阀不能作调节和节流。闸阀板有两个密封面,闸阀常用的模式闸阀板阀的两个密封面形成楔形、楔形角随阀门参数而异,闸阀通常为50,闸阀介质温度不高时为2°52'。闸阀的闸板可以做成一个整体,叫做刚性闸板;闸阀也可以做成能产生微量变形的闸板,闸阀以改善其工艺性,闸阀弥补密封面角度在加工过程中产生的偏差,闸阀板叫做弹性闸板。
性能:
Z11W-16T黄铜丝口闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适合作调节和节流。闸板有两个密封面,*常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5o。黄铜丝口闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸板的启闭行程较大,降是通过螺杆进行的。水锤现象不易产生。原因是关闭时间长。介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
安装:
1、安装前应检查水管规格是否匹配,并将水管清洁干净。
2、在连接螺纹处缠上生料带,以防漏水。
3、安装后检查各连接处是否牢固,确保安全后方可投入使用。
主要技术参数:
型号 |
Z11W-16T |
公称压力 |
1.6MPa |
工作温度 |
≤200℃ |
适用介质 |
水、蒸汽及非腐蚀性气、液体 |
主要零件材料:
零件 |
阀体、阀盖、阀板、阀杆 |
填料 |
手轮 |
材料 |
黄铜 |
聚四氟乙烯 |
铸铁 |
主要连接尺寸:
DN |
规格 |
A |
B |
C |
D |
10 |
3/8 |
42 |
9.5 |
66.5 |
45 |
15 |
1/2 |
43 |
12.8 |
71 |
55 |
20 |
3/4 |
46 |
17 |
76 |
55 |
25 |
1 |
53 |
21 |
87.5 |
60 |

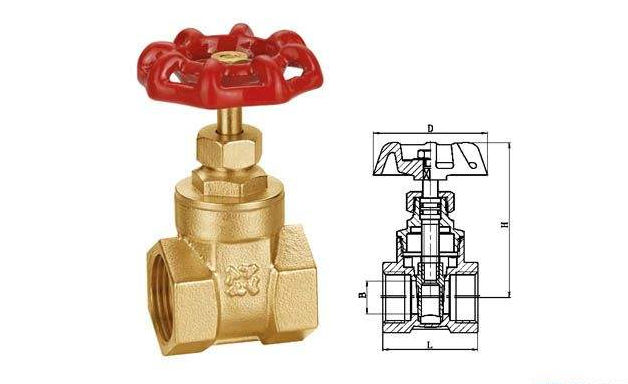

结构图:
