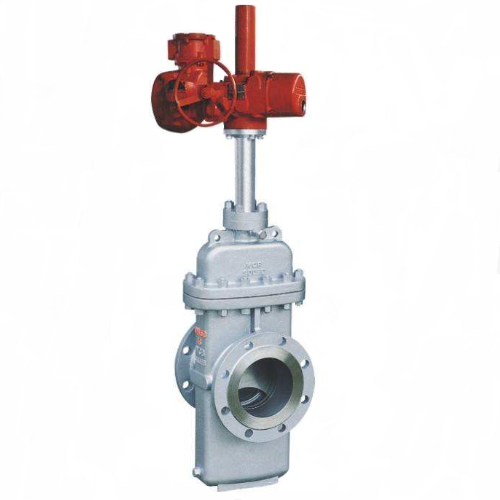

Z943H电动平板闸阀的流阻小,不缩口的其流阻与短只管的流阻相仿,带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管;由于闸板是在两阀座面上滑动,因此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的;阀座密封面不会受到阀体热变形的损坏,而且即使阀门在冷状态下关闭,阀杆的热伸长也不会使密封面受到过载;同时当阀门关闭时,无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度,因此电动平板阀可用行程来控制启闭位置。
结构优势:
1.Z943H电动平板闸阀阀体有铸造和焊接两种结构。
2.阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
4.金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。
5.带导流孔阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
6.阀门的全开的,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
7.本阀门采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处zui容易外漏的弊病。
8.阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
9.全封闭结构,防护性能好,可适应全天候要求。
10.阀门设有指示杆或观察窗以表示阀门的启闭情况。
特点:
1、阀座采用O行密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封,并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
2、在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
3、采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封优质注入结构,密封性能绝对可靠,真正达到零泄漏,解决了通用阀门填料处zui容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压,保证使用安全。
5、全封闭结构,保护性能好,可适应全天候要求。
注意事项:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、闸阀只供全开、全关各类管路或设备上的介质运行之用,不允许作节流用。
7、带手轮或手柄的闸阀,操作时不得再增加辅助杠杠(若遇密封不严,则应检查修复密封面或其他零件)。
五、主要外形及连接尺寸:
公称通径 |
结构长度L |
H |
H1 |
||||
DN |
NPS |
手动 |
伞齿轮传动 |
气动 |
电动 |
||
25 |
11/4 |
127 |
|
|
|
|
|
32 |
11/4 |
165 |
385 |
|
|
|
63 |
40 |
11/2 |
165 |
385 |
|
|
|
63 |
50 |
2 |
178 |
415 |
|
|
|
74 |
65 |
21/2 |
190 |
462 |
|
|
|
83 |
80 |
3 |
203 |
563 |
|
|
|
95 |
100 |
4 |
229 |
648 |
|
|
|
109 |
125 |
5 |
254 |
715 |
|
|
|
125 |
150 |
6 |
267 |
836 |
|
636 |
979 |
144 |
200 |
8 |
292 |
1034 |
|
796 |
1096 |
176 |
250 |
10 |
330 |
1230 |
|
960 |
1297 |
204 |
300 |
12 |
356 |
1405 |
1460 |
1118 |
1520 |
240 |
350 |
14 |
381 |
1607 |
1642 |
1305 |
1768 |
263 |

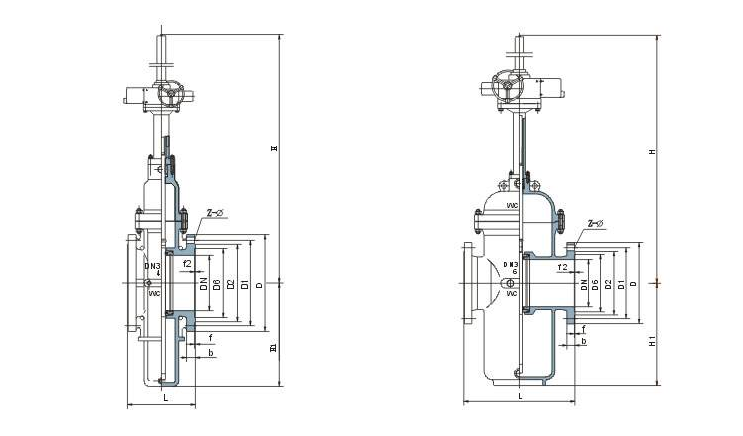

结构图:
