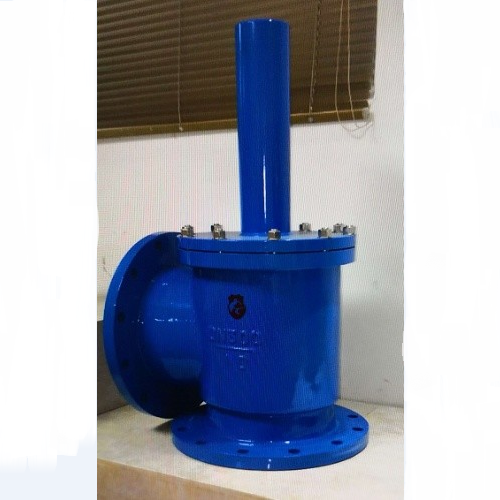

产品概述：
SSDF-1水上式底阀安装于水面以上，它是老式底阀的更新换代产品，每台水泵要安装一只底阀，底阀通常安装于水面以下。而本阀是理想的引水设备而且亦可取代真空泵及抽真空装置。具有摩擦阻力小，使用寿命较长，节能等有点，使用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。
用途：
每台水泵都要安装一只底阀，SSDF-1水上式底阀设计合理，制造工艺先进，安装简单，使用检修方便，并具有磨擦阻力小、使用寿命长，节能5-7%等优点。是水下式底阀的更新换代产品。广泛用于石油、代工、纺织、印染、治金、矿山、排灌等行业的水泵配套使用。每台水泵要安装一只底阀，底阀通常安装于水面以下，而则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水口和加强筋,主要应用在抽水的管路上,作为原水下式底阀的更新换代产品,节能效果明显,且不易阻塞。
特点：
1.用作为底阀时，它可代替水下式底阀，安装与水面以上水平管与进水立管的90o转弯处即可。
2.用作为止回阀时，可安装在90o转变头上，即可代替弯头，少占空间。又起到止回作用，其密封性能独到，止回效果可达到滴水不漏，并没有阻尼装置，对水锤危害有一定的减缓作用。
3.节能效果显著，在正常工作使用时（按千吨/米耗电量）可节能5-7%左右，降低供水运行费用，使用半年，所节省电费可收回您所购买的此阀的投资费用，其节能效果是底阀所不能达到的。
4.本产品连接法全部符合国际规定，通风性能好。
|
公称通径
DN（mm）
|
D
|
D1
|
A
|
B
|
||
|
0.6MPa
|
1.0MPa
|
1.0MPa
|
1.6MPa
|
|||
|
50
|
140
|
160
|
110
|
125
|
100
|
100
|
|
65
|
160
|
180
|
130
|
145
|
110
|
110
|
|
80
|
185
|
195
|
150
|
160
|
120
|
120
|
|
100
|
205
|
215
|
170
|
180
|
130
|
130
|
|
150
|
260
|
280
|
225
|
240
|
150
|
150
|
|
200
|
315
|
335
|
280
|
295
|
190
|
190
|
|
250
|
370
|
390
|
335
|
350
|
240
|
240
|
|
300
|
435
|
440
|
395
|
400
|
290
|
290
|
|
350
|
485
|
500
|
445
|
460
|
340
|
340
|
|
400
|
535
|
565
|
495
|
515
|
390
|
390
|
|
450
|
590
|
615
|
550
|
565
|
440
|
440
|
|
500
|
640
|
670
|
600
|
620
|
490
|
490
|
|
600
|
755
|
780
|
705
|
725
|
590
|
590
|

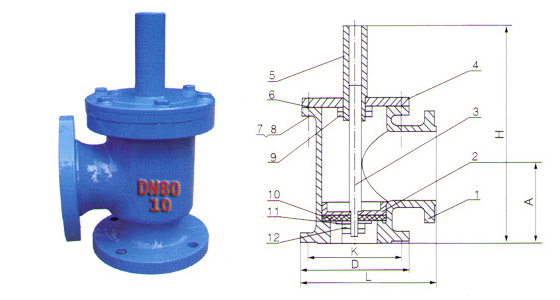

结构图：
|
序号
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
名称
|
阀体
|
阀瓣
|
阀杆
|
阀盖
|
阀杆套
|
密封圈
|
螺栓螺母
|
螺母
|
密封圈
|
压板
|
螺母
|
|
