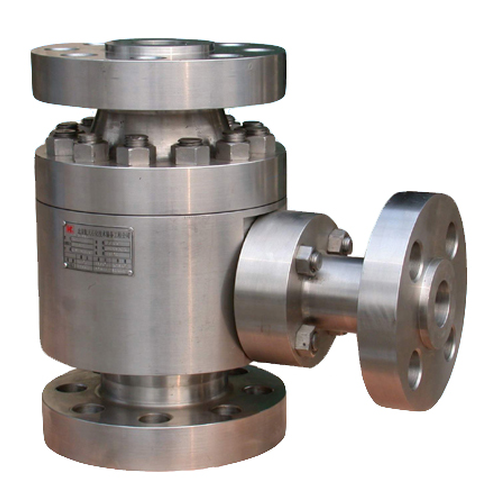

简介：
ZDL自动循环泵保护阀是一种泵保护装置.它自动对离心泵（尤其输送热水介质）在低负荷运行时泵体内可能出现的部分气蚀损害和不稳定进行保护.一旦泵流量低于预设流量,旁路完全打开以确保泵所需较小流量.即使主路全关闭,即主路流量为零,较小流量也可以通过旁路进行自动循环.压力通过旁路中的集成多级节流减压阀降压。ZDT自动再循环阀有较大口径的旁路,此阀用于较大的旁路流量，压差至4MPa.
工作原理:
ZDL自动循环泵保护阀根据感应到的主路流量不同,自动再循环阀的主阀瓣止回锥将自动移动到某一个位置上.同时主阀瓣带动旁路阀阀杆,将主阀瓣动作传递至旁路,通过控制旁路阀阀瓣的位置,改变旁路的节流面积,从而控制旁路的流量.当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流.当主阀瓣上升至顶端位置时,旁路则完全关闭,所有泵的流量流向工节系统.
特点：
结构简单、运行可靠稳定,只有少量运动部件
容易安装、可垂直或水平的安装在泵的压力出口处
旁路流量大,至主流量60%,KV值可调整
旁路工作压差至4MPa（可以选择旁路止回功能）
可适用水、油、甲醇等其他液体介质，工作温度从-196℃～+300℃
优点：
1、流量感知：自动再循环阀的主阀瓣能自动感知工艺系统中的主流量,从而根据此流量来确定主阀瓣和旁路阀瓣的位置.
2、再循环控制：自动再循环阀可以将泵正常运行所需要的较小流量通过旁路吸入到存储装置中,调节水泵H-Q特性,实现再循环.
3、旁路多级减压：旁路控制系统能低噪音小磨损的把回流介质从泵出口的高压减至适宜回流存储装置中的低压.
4、止回：自动再循环阀还具有止回阀的作用,防止液体回流到泵体中.ZDT旁路止回为可选功能.
主要外形连接尺寸：
|
阀规格 |
尺寸mm |
旁路 |
重量Kg |
|||
|
DN（mm） |
S |
H |
L |
（DNB） |
PN10/16/25 |
PN40/64 |
|
25 |
115 |
102 |
267 |
15 |
12 |
18 |
|
32 |
115 |
102 |
267 |
20 |
14 |
20 |
|
40 |
115 |
102 |
267 |
20 |
14 |
20 |
|
50 |
130 |
108 |
305 |
25 |
22 |
26 |
|
65 |
165 |
127 |
381 |
40 |
46 |
51 |
|
80 |
181 |
127 |
381 |
40 |
46 |
51 |
|
100 |
209 |
159 |
495 |
50 |
105 |
118 |
|
125 |
267 |
220 |
575 |
80 |
143 |
156 |
|
150 |
267 |
220 |
575 |
80 |
220 |
240 |
|
200 |
300 |
220 |
600 |
100 |
255 |
302 |
|
250 |
356 |
305 |
780 |
100 |
400 |
455 |
|
300 |
530 |
280 |
830 |
150 |
590 |
650 |

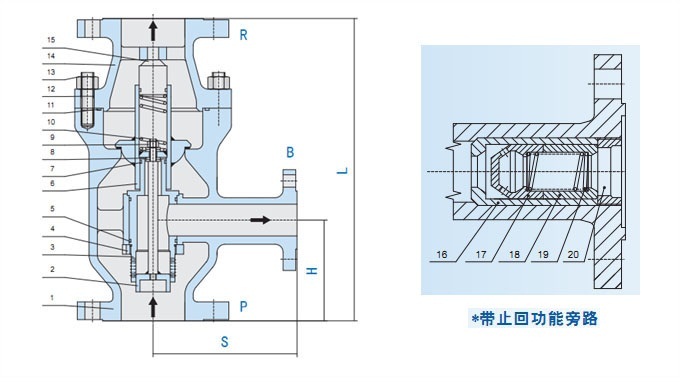

结构图：
