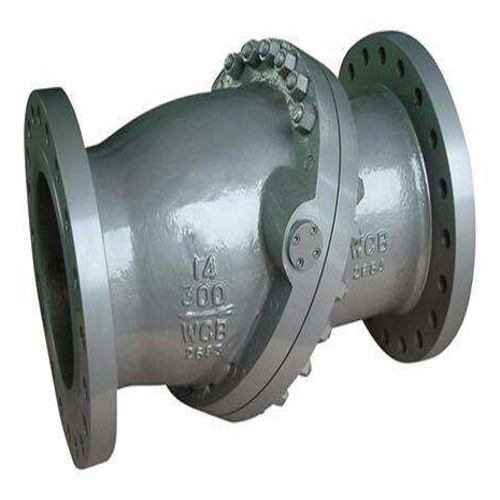

介绍：
PXH44H斜盘式止回阀双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。微弹性金属阀座，密封性能好。蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。斜盘式结构使流体通道呈流线型，流阻小，有节能效果。适用于轴向流的圆柱形阀体设计 - 消除了碎片积聚区域，增加了容量。可更换阀座圈 - 适用材料更多，阀座表面维修更容易使用弹性顶座的双向密封实现紧密切断非撞击设计 - 液动力阀盘设计可以实现快速操作，而不会出现弹簧断裂可调整的阀体可以止动以实现全行程和正闭包，而不会造成损坏防磨损材料的铰针可以长期使用可配置外部操作器、练习杆和限位开关整体式升降柄使维护更简单
工作原理;
PXH44H斜盘式止回阀的阀座密封是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线的夹角为60°；近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹15°-20°；阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量，且相对于密封线所在平面也处于偏心位置，形成一偏心量。当介质的压力达到其工作压力时，阀瓣就开启，当介质的压力降低后，蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征，这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下，与阀座几乎无冲击。无碰撞而实现密封。同时它具有大流量小流阻的特性。
产品优点：
1、适用于轴向流的圆柱形阀体设计 - 消除了碎片积聚区域，增加了容量。
2、可更换阀座圈 - 适用材料更多，阀座表面维修更容易使用弹性顶座的双向密封实现紧密切断
3、非撞击设计 - 液动力阀盘设计可以实现快速操作，而不会出现弹簧断裂
4、可调整的阀体可以止动以实现全行程和正闭包，而不会造成损坏防磨损材料的铰针可以长期使用
5、可配置外部操作器、练习杆和限位开关整体式升降柄使维护更简单
产品特点：
1、双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。
2、微弹性金属阀座，密封性能好。
3、蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。
4、斜盘式结构使流体通道呈流线型，流阻小，有节能效果。
性能参数：
|
性能 |
旋启式止回阀 |
斜盘式无撞击止回阀 |
|
关闭力 |
大 |
小（是前者的约1/5～1/8） |
|
撞击力 |
大 |
无 |
|
密封性 |
按API 598允许泄漏 |
可实现零泄漏 |
|
流阻 |
大（流阻系数ξ=1.3～2.5） |
小（流阻系数ξ=0.18～0.6） |
|
流通能力 |
小(流量系数Cv=76) |
大(流量系数Cv=154～333) |
|
重量 |
较大 |
较小（是前者的约80%） |

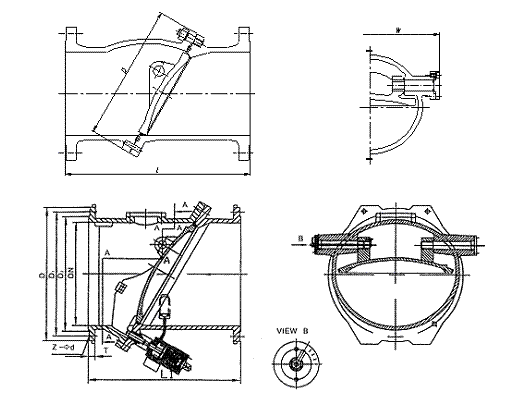

结构图：
