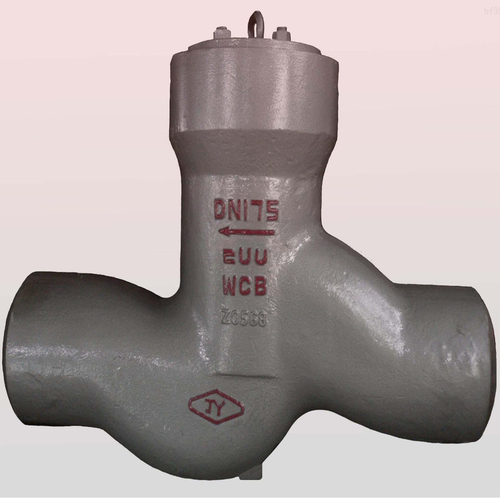

产品概述:
H61Y升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。其有三种阀盖设计形式。种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (不锈钢夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是螺纹焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
性能:
H61Y升降式止回阀的高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。高压升降式止回阀已被广泛使用于各种化工、冶金、钢铁等行业的高压管路上。高压升降式止回阀的阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。不宜用于含有固体颗粒和粘度较大的介质。
优势与特点:
1、产品设计制造按E101和JB/T3595标准的规定,结构合理,性能优良,造型美观。
2、阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。
3、支管两端为焊接结构,适应不同的接管要求。
4、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。
材料料明细表:
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
F11 |
A182 F22 |
2 |
阀瓣 |
F304 |
A276 304 |
3 |
阀盖 |
F11 |
A182F22 |
4 |
垫片 |
金属+石墨 |
|
适用介质 |
蒸汽,酸碱介质 |
||
适用温度 |
≤545℃ |
≤550℃ |
尺寸(MM)和重量(KG)
NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
结构图:
