简介：
H71H不锈钢对夹式止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。应用以化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。主要用于防止管路中的流体介质倒流
性能：
H71H不锈钢对夹式止回阀是压力管道中瞬变流动中的一种压力波，它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。为了防止管道中的水锤隐患，多年来，人们在止回阀的设计中，采用了一些新结构、新材料，在保证止回阀适用性能的同时，将水锤的冲击力减至zui小方面取得了可喜的进展。
特点：
1、体积小，重量轻，结构紧凑、维修方便。
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭。
3、因速闭作用，可防止介质倒流。
4、阀体结构长度尺寸小，刚性好。
5、安全方便，可用于水平垂直两个方向安装。
安装注意事项：
（1）、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响；
（2）、安装时注意介质流动的方向应与阀体所票箭头方向一致；
（3）、旋启式止回阀应安装在垂直管道上同时也可安装于水平管道；
（4）、升降式止回阀应安装在水平管道上；
技术参数：
（1）止回阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹、螺纹、法兰、焊接等
（3）传动方式：属自动阀类
（4）口径从DN6-DN1200；压力从1.0MPA-16MPA；温度-40℃-570℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
外形尺寸：
|
公称通径 |
阀门全开启时的流体阻力系数 |
常温下阀门全开启时的水讲E量系数 |
流体的流向 |
|||||
|
DN |
NPS |
Kvm3=／h |
CVU.S |
CVU.K |
↑ |
↓ |
→ |
|
|
开启压力近似值KPa |
||||||||
|
15 |
1/2 |
6.4 |
2.6 |
3.0 |
2.5 |
3 |
2 |
2.5 |
|
20 |
3/4 |
5.1 |
6.4 |
7.5 |
6.3 |
3 |
2 |
2.5 |
|
25 |
4 |
4.1 |
12.6 |
14.8 |
12.3 |
3 |
2 |
2.5 |
|
32 |
11/4 |
4.1 |
19.7 |
23.1 |
19.3 |
3 |
2 |
2.5 |
|
40 |
11/2 |
3.8 |
29.5 |
63.9 |
28.9 |
3 |
2 |
2.5 |
|
50 |
2 |
3.5 |
54.6 |
99.9 |
63.5 |
3 |
2 |
2.5 |
|
65 |
21/2 |
3.5 |
85.4 |
150 |
83.7 |
3 |
2 |
2.5 |
|
80 |
3 |
3.2 |
128 |
286 |
125 |
3 |
2 |
2.5 |
|
100 |
4 |
2.8 |
244 |
286 |
249 |
3 |
2 |
2.5 |

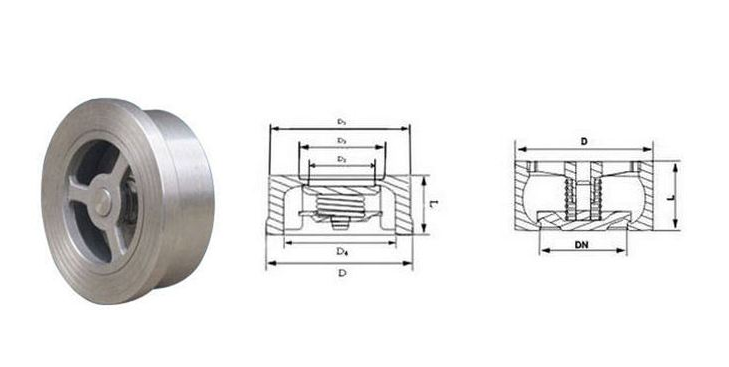

结构图：
