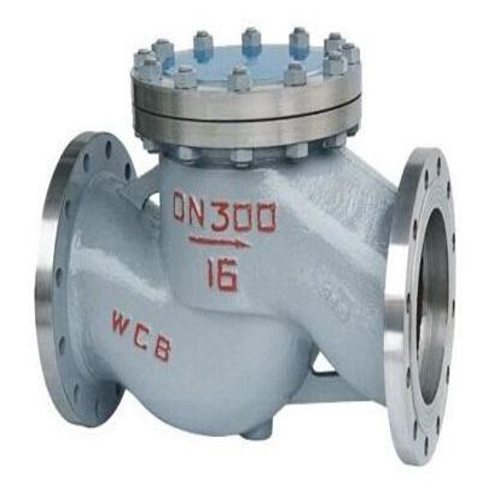

产品概述:
升降式止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。升降式止回阀阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠,密封性能优良。直通升降止回阀的阀体结构采用截止阀的阀体,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
结构特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。阀门承压件采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
6,用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
执行标准:
类型 |
设计与制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验-检验 |
旋启式止回阀 |
GB12236 |
GB12221 |
GB9113 |
GB9131 |
GB/T13927 |
升降式止回阀 |
GB12235 |
压力试验:
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
气密封试验 |
0.5-0.7 |
主要零件材料及性能:
体、盖、板 |
阀杆 |
密封面 |
垫片 |
密封面 |
工作温度℃ |
适用介质 |
WCB |
WCB |
1Cr13 |
增强柔性石墨 |
13Cr |
≤425 |
水蒸汽油品 |
WC6 |
WC6 |
≤540 |
||||
WC9 |
WC9 |
≤570 |
||||
ZGCr5Mo |
ZGCr5Mo |
≤550 |
||||
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
≤200 |
硝酸类 |
||
ZG1Cr18Ni12Mo9Ti |
ZG1Cr18Ni12Mo9Ti |
ZG1Cr18Ni12Mo9Ti |
≤200 |
醋酸类 |

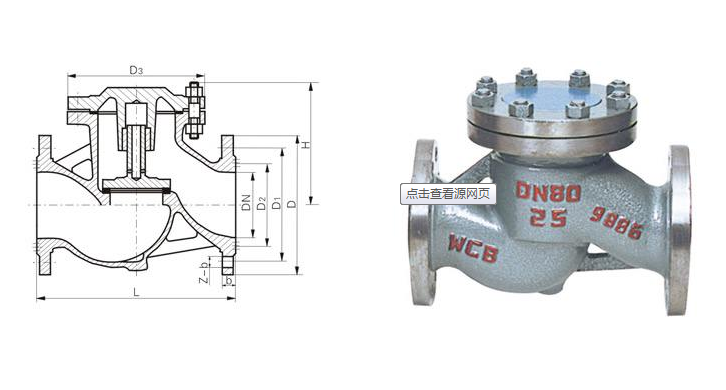

结构图:
