产品概述:
H44H不锈钢止回阀是靠启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。高温止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
产品性能:
H44H不锈钢止回阀适用于公称压力PN1.6~25Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸气、酸性介质等。其适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质,适用介质为水、油品、蒸气等。
操作方式有:手动、齿轮传动、电动、气动等。
结构特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
执行标准:
设计与制造:旋启式止回阀 GB/12236 ;升降式止回阀:GB/T12235;
结构长度:GB/12221
法兰尺寸:GB/T9113 JB/T79
压力-温度:GB/T9131 JB/T3595
试验-检验:GB/T13927 JB/T9092
连接形式:法兰
公称通径:25-300(mm) mm
适用介质:蒸汽
材质:铸钢

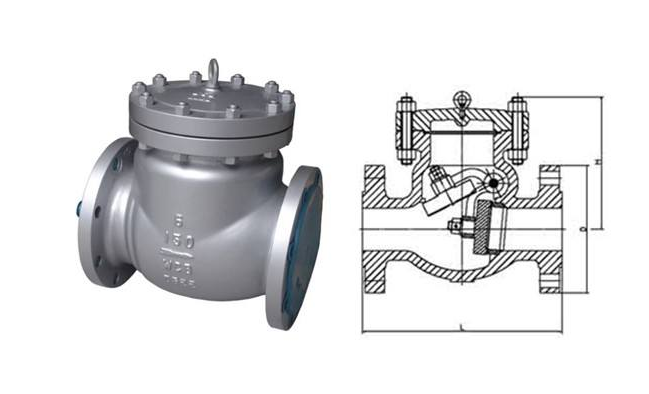

结构图:
