简介:

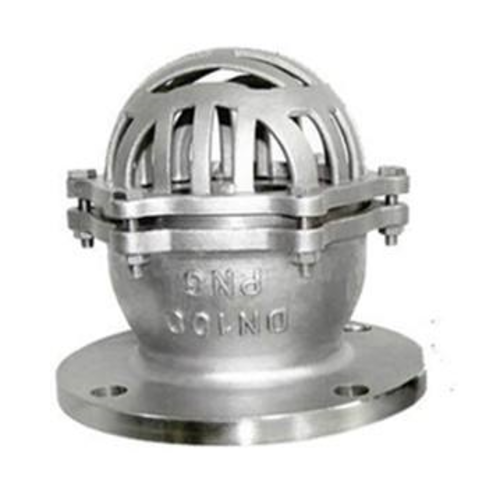

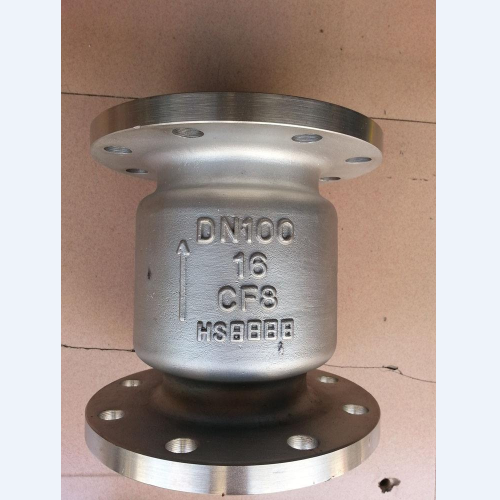

H42X不锈钢底阀又叫水泵底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用,安装在水泵底部防止水的倒流。H42X不锈钢底阀是防止介质流通的单向启闭阀门,仅用于各类泵进口管的端部,防止介质中的杂物进入管路中。
应用范围:
H42X不锈钢底阀通常安装于水面以下,而水上式底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。该底阀设计合理,制造工艺先进,安装、使用、检修方便。并具有摩擦阻力小,使用寿命长,节能等优点,广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。
性能规范:
型号 |
公称压力 |
试验压力 |
工作温度℃ |
适用介质 |
|
强度(水)MPa |
密封(水)MPa |
||||
H42X-2.5 |
0.25 |
0.4 |
0.25 |
≤50 |
水 |
零部件材料:
零件名称 |
材料 |
阀体、阀盖、阀瓣 |
灰铸铁 |
密封圈 |
橡胶 |
垫片 |
石棉板 |
主要尺寸及重量:
型号 |
公称通径 |
尺寸 |
重量 |
|||||||
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|||
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
14.5 |
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |

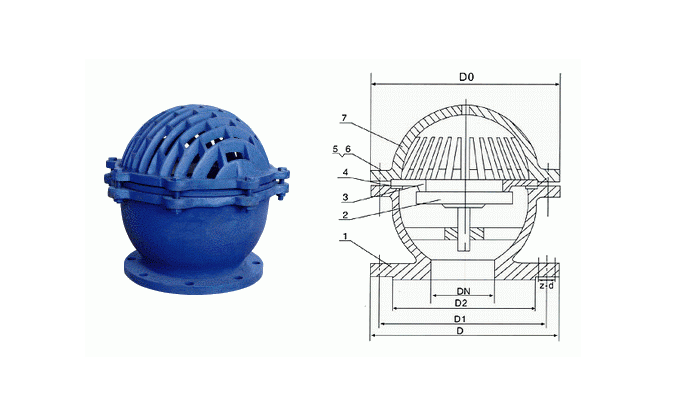

结构图:
