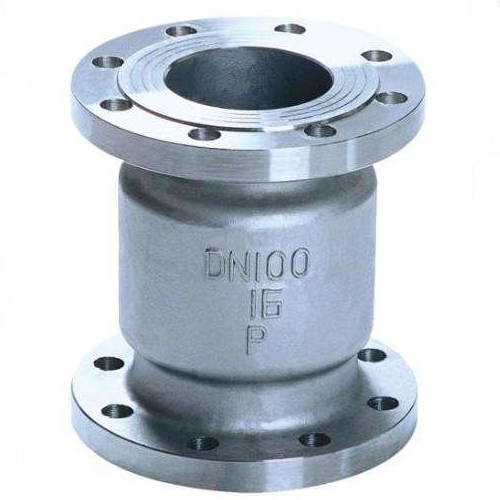

产品概述:
H42H立式止回阀是阀瓣沿着阀体中心线滑动的阀门。管道立式止回阀是新出现的一种阀门，具有结构简单，零部件少，分量轻等特点，外加工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。立式止回阀广泛应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上。H42H根据立式安 装或卧式安装工况，可加装弹簧或不加弹簧。
工作原理：
H42H立式止回阀能防止介质倒流，起到介质止回作用。H42H铸钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管 道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）H42W/H/Y立式止回阀严格按 API6D、GB/T12235 标准设计制造，本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。本产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
主要零部件材料：
|
零件名称 |
阀体、阀瓣 |
导向阀 |
密封面 |
|
H42H-16C |
碳钢 |
碳钢 |
堆焊D507 |
|
H42H-16P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
|
H42H-25P |
|||
|
H42H-40P |
|||
|
H42H-25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
|
H42H-40R |
|||
|
H42Y-40I |
铬钼钢 |
铬钼钢 |
堆焊硬质合金 |
产品参数：
|
公称压力 PN (MPa) |
强度试验 |
水密封试验 |
气密封试验 |
|
1.5* PN (MPa) |
1.1* PN (MPa) |
0.5-0.7 (MPa) |
|
|
1.6 |
2.4 |
1.8 |
0.6 MPa |
|
2.5 |
3.8 |
2.8 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.1 |
|
|
10.0 |
15.0 |
11.0 |

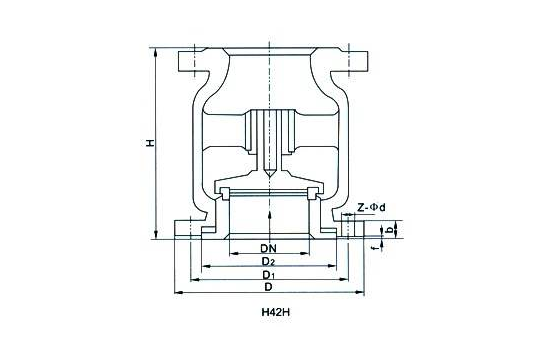

结构图：
