产品概述:
H42W立式止回阀是阀瓣沿着阀体中心线滑动的阀门。管道立式止回阀是新出现的一种阀门，具有结构简单，零部件少，分量轻等特点，外加工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。立式止回阀广泛应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上。H42H根据立式安 装或卧式安装工况，可加装弹簧或不加弹簧。
产品性能：
H42W立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。H42H系列立式止回阀能防止介质倒流，起到介质止回作用。H42H铸钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管 道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭。本产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
工作原理：
立式止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。
产品特点：
1、可直通或立式安装（安装方便）。
2、上、下阀体用螺纹连接。成流线造型，造型美观。
3、制造和验收条件按JB450的规定（严格按标准生产）。
4、适用于压力为10-40MPa的管道，密封性能可靠，经久耐用。
5、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用，永不磨损。
6、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。
设计标准：
阀门制造：GB12235-1994
阀门试验: GB/T13927-1992
产品参数：
| 公称压力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 |
| 壳体试验压力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 |
| 密封试验压力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 |
| 适用介质 | 水、油品等非腐蚀性介质 | |||
| 适用温度 | -29℃-120℃ | |||
主要外形尺寸：
|
公称压力 PN |
DN |
D0 |
D |
DI |
Md |
Z-D |
H |
b |
重量 (㎏) |
|
16.0MPa |
15 |
15 |
95 |
60 |
M24×2 |
3-18 |
240 |
20 |
5.5 |
|
25 |
23 |
105 |
68 |
M33×2 |
3-18 |
262 |
20 |
7.5 |
|
|
32 |
29 |
115 |
80 |
M42×2 |
4-18 |
285 |
22 |
10 |
|
|
40 |
39 |
165 |
115 |
M52×2 |
6-26 |
285 |
28 |
19.5 |
|
|
32.0MPa |
10 |
11 |
95 |
60 |
M24×2 |
3-18 |
234 |
20 |
5.5 |
|
15 |
17 |
105 |
68 |
M33×2 |
3-18 |
240 |
20 |
6 |
|
|
25 |
23 |
115 |
80 |
M42×2 |
4-18 |
262 |
22 |
8.5 |
|
|
32 |
29 |
135 |
95 |
M48×2 |
4-22 |
285 |
25 |
12 |
|
|
40 |
42 |
165 |
115 |
M64×2 |
6-26 |
316 |
32 |
21 |

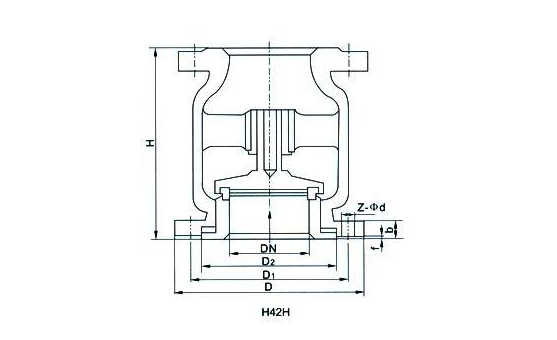

结构图：
