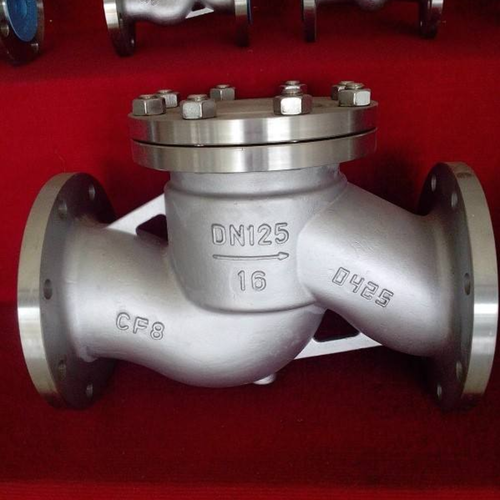

用途:
H41H不锈钢止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。不锈钢止回阀分为升降式不锈钢 止回阀,旋启式不锈钢 止回阀,圆盘式不锈钢 止回阀。工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。
工作原理:
H41H不锈钢止回还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。 止回阀根据材质的不同,可以适用于各种介质的管路上。止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。
特点:
止回阀的工作特点是载荷变化大,启闭频率小,一投入关闭或开启状态,适用周期便很长,且不要求运动部件运动。但一旦又“切换”要求,则必须动之灵活,这一要求较常见的机械运动更为苛刻。由于止回阀在大多数实际使用中,定性地确定用于快速关闭,而在止回阀关闭的瞬间,介质是方向流动的,随着阀瓣的关闭,介质从大倒流速度迅速降至零,而压力则迅速升高,即产生可能对管路系统有破坏作用的“水锤”现象。对于多台泵并联适用的高压管路系统,止回阀的水锤问题更加突出。水锤是压力管道中瞬变流动中的一种压力波,它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。为了防止管道中的水锤隐患,多年来,人们在止回阀的设计中,采用了一些新结构、新材料,在保证止回阀适用性能的同时,将水锤的冲击力减至小方面取得了可喜的进展。
技术参数:
阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti
设计与制造:API6D、ANSI/ASME B16.34.GB/T12235
结构长度:ANSI/ASME B16.10、API6D,GB/T12221,GB/T15188
法兰尺寸:ANSI/ASME B16.5、API605,GB/T9113,JB/T79
压力温度:ANSI/ASME B16.34,GB/T9131
对焊连接尺寸:ANSI/ASME B16.25,GB/T12224,
检验与试验:API598,API6D, GB/T13927、JB/T9092,
公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
公称通径或口径:DN15~900、NPS 1/4 ~36
连接方式:法兰、对焊、螺纹、承插焊等
适用温度:-196℃~540℃
主要零件材料:
名称 |
材料 |
||||||||
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
阀瓣 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
垫片 |
PTFE |
石墨 |
|||||||
螺栓 |
不锈钢 |
35CrMoA |
|||||||
螺母 |
不锈钢 |
45、35CrMoA |
主要连接尺寸:
型号 |
公称通径 |
L |
D |
D1 |
D2 |
b |
Z-φd |
D6 |
H |
1.6 |
25 |
160 |
115 |
85 |
65 |
16 |
4-φ14 |
- |
80 |
32 |
180 |
135 |
100 |
78 |
16 |
4-φ18 |
- |
85 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-φ18 |
- |
95 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-φ18 |
- |
105 |
|
65 |
290 |
180 |
145 |
125 |
18 |
4-φ18 |
- |
120 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-φ18 |
- |
130 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-φ18 |
- |
140 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-φ18 |
- |
155 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-φ23 |
- |
180 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-φ23 |
- |
215 |
|
250 |
730 |
405 |
355 |
320 |
32 |
12-φ25 |
- |
260 |
|
300 |
850 |
460 |
410 |
375 |
34 |
12-φ25 |
- |
315 |

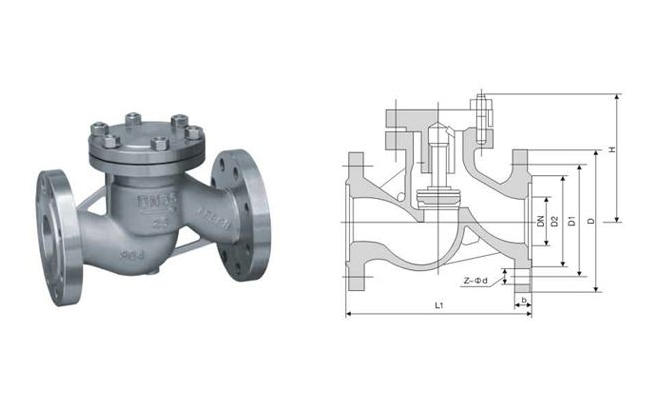

结构图:
