产品介绍：
ZQDF二位二通电磁阀可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。ZQDF二位二通电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制
结构与原理：
ZQDF二位二通电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
结构特点：
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
技术参数：
|
项目
|
说明
|
|||||||||||
|
工作介质
|
空气、煤气、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液体
|
|||||||||||
|
介质温度℃
|
ZDFc：-10～50 ZDFd-40～60 ZDFz：0～150 ZDFk:-10～205
|
|||||||||||
|
公称压力MPa
|
1.6
|
|||||||||||
|
工作压差MPa
|
0.04～1.6
|
|||||||||||
|
电源电压V
|
AC220其余规格可作特殊订货
|
|||||||||||
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
额定流量系数Kv
|
2.8
|
5.0
|
8.5
|
12
|
18
|
28
|
40
|
64
|
99
|
250
|
420
|
660
|
|
泄漏量ml/min
|
0.9
|
1.5
|
1.5
|
3.0
|
3.0
|
4.5
|
6.0
|
9.0
|
17
|
27
|
45
|
74
|
|
功率VA
|
11
|
20
|
44
|
|||||||||
外形尺寸：
|
DN
|
连接
|
H1
|
H2
|
L
|
W1
|
W2
|
||
|
形式
|
尺寸
|
普通型
|
防爆型
|
|||||
|
15
|
内螺纹
|
G1/2
|
23
|
82
|
147
|
76
|
23
|
133
|
|
20
|
G3/4
|
23
|
82
|
147
|
76
|
23
|
133
|
|
|
25
|
G1
|
28
|
85
|
152
|
92
|
28
|
136
|
|
|
32
|
G11/4
|
34
|
90
|
157
|
107
|
34
|
150
|
|
|
40
|
G11/2
|
43
|
102
|
168
|
148
|
43
|
195
|
|
|
50
|
G2
|
46
|
105
|
173
|
160
|
46
|
202
|
|
连接尺寸：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 220 | 280 | 335 | 405 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 240 | 295 | 355 |
| n-d | 4-φ12> | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 |
| L | 90 | 115 | 125 | 140 | 165 | 190 | 265 | 310 | 350 | 450 | 600 | 800 |
| W | 133 | 133 | 136 | 150 | 195 | 202 | 253 | 305 | 356 | 295 | 390 | 525 |
| H | 82 | 83 | 85 | 90 | 102 | 105 | 162 | 181 | 209 | 393 | 443 | 450 |

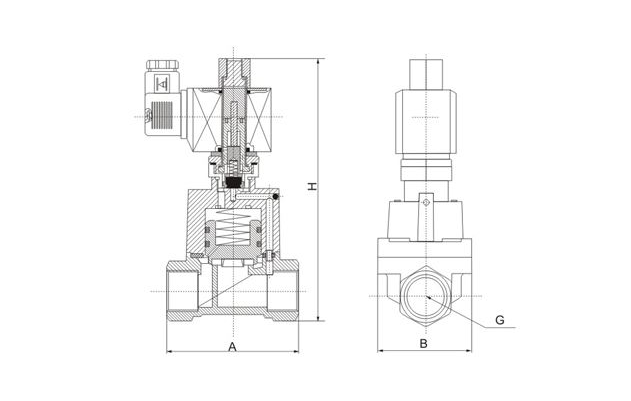

结构图：
