简介：
ZDF多功能电磁阀巧妙地将先导电磁阀、手动阀和节流阀组合于一体，先导阀接受电信号开关后带动主阀动作。调节螺钉A、B可调节介质粘度适用范围和主阀开关时间，并可在主阀磨损后进行补偿。导阀需维修时只要旋紧调节螺钉B和隔离螺钉C，即可拆下，并可用手动螺杆操作。该螺杆 还可用来预置电磁阀自动控制时的大或小流量。革除旁路隔离安装管路：兼具手动功能，省去三只手动阀，可以在线维修，大大降低成本。 介质粘度适用范围可调：调节可实现气、水、油通用，方便采购、贮存、安装和维护。阀门开启关闭时间可调：满足各种不同要求，有效防止水锤破坏。阀门开度可以调节：大和小开度可预置，提高自动控制精度。
产品特点：
ZDF多功能电磁阀革除旁路隔离安装管路兼具手动功能，省去三只手动阀，可以在线维修，大大降低成本。介质粘度适用范围可调调节可实现气、水、油通用，方便采购、贮存、安装和维护。阀门开启关闭时间可调满足各种不同要求，有效防止水锤破坏。阀门开度可以调节zui大和zui小开度可预置，提高自动控制精度。主阀磨损可以补偿延长阀门使用寿命，经受十五年长期考验。
技术参数
原理结构：先导活塞型
控制方式：常闭式、常开式
流体范围：水、气、油、蒸汽
环境温度：-20--60℃；
流体温度：C1组：≤60℃；C4组：≤180℃；C5组：≤220℃
标准电压：AC220V、DC24V (其它可特制)
电气连接：接线盒式（3个接线端子）
防护等级：普通型IP54 、防爆型IP65
功能选项：－E防爆型（防爆等级dⅡBT4）；－S手动功能；－X信号反馈。
规格尺寸：
|
型号规格② |
通径DN[mm] |
功率消耗 |
工作压力 ［bar］ |
阀体材质 |
Kv值 [m3/h] |
内螺纹连接 |
法兰连接 |
|||||
|
G螺纹 |
L |
H |
L |
H |
孔距 |
螺母 |
||||||
|
ZDF15 |
15 |
≤25W |
B16级： 0.4-16 |
黄铜 (特制：不锈钢) |
2.8 |
1/2〃 |
90 |
150 |
120 |
170 |
Φ65 |
4-Φ13 |
|
ZDF20 |
20 |
5.0 |
3/4〃 |
105 |
160 |
126 |
180 |
Φ75 |
4-Φ13 |
|||
|
ZDF25 |
25 |
8.5 |
1〃 |
120 |
170 |
140 |
192 |
Φ85 |
4-Φ13 |
|||
|
ZDF 32 |
32 |
12 |
1 1/4〃 |
140 |
195 |
140 |
250 |
Φ100 |
4-Φ17 |
|||
|
ZDF 40 |
40 |
18 |
1 1/2〃 |
145 |
200 |
145 |
235 |
Φ110 |
4-Φ17 |
|||
|
ZDF 50 |
50 |
28 |
2〃 |
160 |
210 |
160 |
245 |
Φ125 |
4-Φ17 |
|||
|
ZDF 65F |
65 |
≤40W |
B16级：0.5-16 |
铸铁 铸钢 不锈钢 |
45 |
|
|
|
240 |
265 |
Φ145 |
4-Φ18 |
|
ZDF 80F |
80 |
70 |
|
|
|
270 |
275 |
Φ160 |
8-Φ18 |
|||
|
ZDF 100F |
100 |
110 |
|
|
|
350 |
372 |
Φ180 |
8-Φ18 |
|||
|
ZDF 125F |
125 |
≤50W |
B16级：1-16 |
铸钢 不锈钢 |
180 |
|
|
|
360 |
415 |
Φ210 |
8-Φ18 |
|
ZDF 150F |
150 |
250 |
|
|
|
445 |
440 |
Φ240 |
8-Φ22 |
|||
|
ZDF 200F |
200 |
420 |
|
|
|
495 |
480 |
Φ295 |
12-Φ22 |
|||
|
ZDF 250F |
250 |
660 |
|
|
|
620 |
530 |
Φ350 |
12-Φ26 |
|||
|
ZCDF 300F |
300 |
|
|
|
|
700 |
580 |
Φ410 |
12-Φ26 |
|||
|
ZCDF 350F |
350 |
|
|
|
|
790 |
640 |
Φ470 |
16-Φ26 |
|||

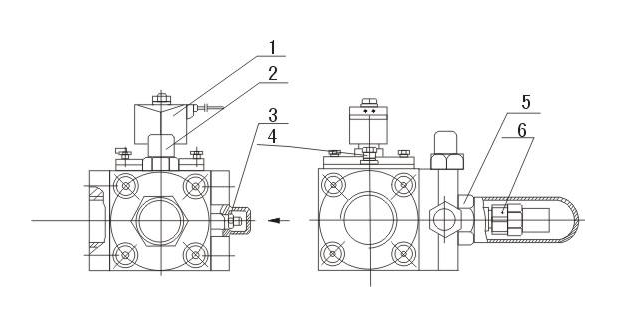

结构图：
