产品用途：
ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF电磁阀系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。
结构与原理：
ZQDF蒸汽电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
结构特点：
1、 集直动式开阀和先导式两位一体的分步直动式特殊结构。
2、 无压力亦能打开主阀，低压差流量大，适用面广。
3、 采用聚四氟乙烯密封，耐温性能好。
4、 型式：常闭式。
产品优点：
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
技术参数：
公称通径 15、20、25、32、40、50mm
公称压力 0.8Mpa
工作压差 0-0.8Mpa
工作介质 蒸汽、液体、空气、气体、油≤4°E
介质温度 -5～180℃
额定电压V AC：380、220、110、36 DC：220、110、36、24
功率 ≤50W
产品尺寸：
| 型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 |
| ZQDF-15 | 内螺纹 | G1/2″ | 82 | 168 | 2.8 | 黄铜精铸 |
| ZQDF-20 | 内螺纹 | G3/4″ | 101 | 195 | 5 | |
| ZQDF-25 | 内螺纹 | G1″ | 110 | 195 | 8.5 | |
| ZQDF-32 | 内螺纹 | G11/4″ | 118 | 206 | 12 | |
| ZQDF-40 | 内螺纹 | G11/2″ | 127 | 225 | 18 | |
| ZQDF-50 | 内螺纹 | G2″ | 127 | 225 | 30 | |
| ZQDF-15F | 法兰 | 4-Ф13.5孔距Ф65 | 101 | 185 | 2.8 | 黄铜精铸 连体法兰 |
| ZQDF-20F | 法兰 | 4-Ф13.5孔距Ф75 | 107 | 210 | 5 | |
| ZQDF-25F | 法兰 | 4-Ф13.5孔距Ф85 | 106 | 219 | 8.5 | |
| ZQDF-32F | 法兰 | 4-Ф17.5孔距Ф100 | 122 | 240 | 12 | |
| ZQDF-40F | 法兰 | 4-Ф17.5孔距Ф110 | 142 | 248 | 18 | |
| ZQDF-50F | 法兰 | 4-Ф17.5孔距Ф125 | 150 | 255 | 30 | |
| ZQDF-40F | 法兰 | 4-Ф17.5孔距Ф100 | 196 | 255 | 18 | 阀体铸铁 阀盖黄铜 |
| ZQDF-50F | 法兰 | 4-Ф17.5孔距Ф125 | 238 | 266 | 30 |

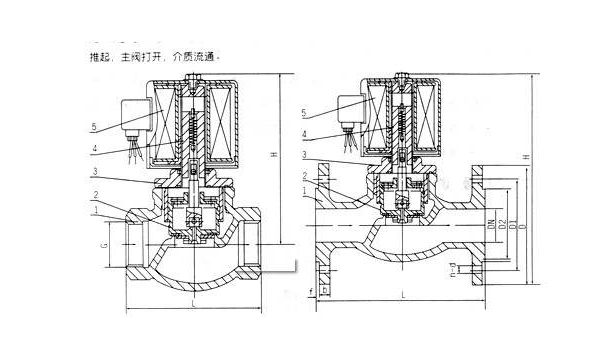

结构图：
