简介：
      Q911F-16T电动二通球阀由阀门驱动器和球阀阀体组成。用于控制中央空调风机盘管系统或供热采暖系统管道的开启或关闭,达到控温之目的。通过阀门的开启或关闭，使室内温度始终保持在温控器设定的温度范围内，该系列电动球阀驱动器与阀体采用螺纹连接，可以安装阀门后，再安装驱动器,现场装配方便，占用空间小,阀门流量通径大等特点。

技术原理：
        Q911F-16T电动二通球阀由温度传感器，比例积分温度控制器和电动调节阀组成送风温度控制系统，安装在回水管的温度传感器，把检测到的温度信号传送至温度控制器，由温度控制器将温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，终使温度传感器测量的环境温度保持在设定的温度范围内。

结构特点：
1．内置高品质微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能，并且特别安全。
2．外壳为高强度阻燃工程塑料，经久耐用。
3．采用优质四氟密封圈，及两端加装特殊弹性结构，确保密封稳定可靠且密封寿命大大延长。
4．B型电动二通球阀驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联，节省温控器

技术参数：
控制特性：三线制两控，电机驱动复位
工作电压：AC220V ±10%     50/60Hz
自身功耗：6W（仅当闭门开启，关闭时）
外壳材质：阻燃PC （ 内件为阻燃增强PA ）
口径：DN20 、 DN25 、 DN32
动作时间：15~20S （ 开~ 关 ）
引线长度：30cm
公称压力：1.6MPa
泄漏量：≤0.008%Kcs( 压差小于500KPa 时)
介质温度：2℃~ 90℃

安装调试要求：
1、安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
2、电动二通球阀无介质流向规定；
3、电动执行器可任意角度安装，但必须在阀体的水平上方。
4、安装时绝不能对电动执行器施力，否则会损坏电动执行器。
5、卸下阀体安装时绝对不能对阀杆施力，否则阀杆变形导致故障。
6、普通接线型电动球阀不能配三速开关，只配机械或者电子式温控器；配B型电动执行器的球阀，各种温控器均可。
7、调试时必须观察电动执行器是否能可靠启动或停止，若球连续不停转动，必须调换电动执行器，否则密封寿命会变短。
8、不得将驱动器包在保温层内。

安装指南：
1、管螺纹连接的球阀，安装旋紧时，应使管子与阀体端面垂直，并板钳该螺纹同侧端的六角或八角部位，不应扳钳另一端的六角或八角或其他部位，以免造成阀体变形或影响开启。
2、内螺纹连接球阀，必须控制管端的外螺纹长度，以免管端螺纹过长，旋入时顶压球阀内螺纹端面，造成阀体变形而影响密封性。
3、管螺纹连接的球阀与管端的螺纹相连接时，内螺纹可以是圆锥管螺纹，也可以是圆柱管螺纹，但外螺纹必须是圆锥管螺纹，否则会导致连接不紧而泄漏。
4、法兰球阀上分度圆应与管道法兰上分度圆尺寸*方能相配，两端管道中心应垂直于法兰球阀法兰面，否则会造成阀体扭曲而变形。
5、管螺纹连接的球阀安装时，密封材料应清洁、干净。
6、安装时注意球阀手柄启闭范围内不能有障碍物，如墙、管子、连接螺母等。
7、球阀手柄与阀体方向平行时为开，垂直时为关。
8、介质应不含颗粒、腐蚀性气体或液体。

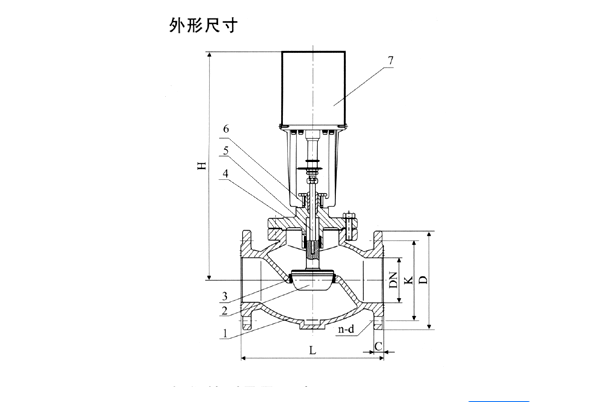

结构图：
