简介：
       VB3200比例积分电动二通阀适用于空调系统的新风机组冬/夏季温度控制。由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统，安装在回风管道的TE-1把检测到的温度信号传送至TC-1，由TC-1将TE-1的检测值与设定值不断比较，同时不断地输出信号，控制TV-1的开度连接可调，使回风温度保持在需要的范围。比例积分电动二通阀安装在新风入口的常闭开关式电动阀与机组的风机连锁，当风机开动，新风风阀全开；当风机关停时，风阀/水阀全关，R是连锁用的中间继电器。空气压差开关DPS-1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS-1的设定值时，微动开关动作，发出报警信号。

性能：
     VB3200比例积分电动二通阀由温度传感器，比例积分温度控制器和电动调节阀组成送风温度控制系统，安装在回水管的温度传感器，把检测到的温度信号传送至温度控制器，由温度控制器将温度传感器的检测值与设定值不断比较，同时不断地输出信号，控制电动调节阀的开度连接可调，终使温度传感器测量的环境温度保持在设定的温度范围内。

特点：
1、执行器选用铸铝支架及塑料外壳，体积小、重量轻；
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能；
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）；
4、具有0～10V或4～20mA反馈信号（选配）；
5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命；
6、功耗低、输出力大、噪音小；
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求；
8、阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准；
9、阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀。

安装:
1、安装前必须仔细阅读说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应有30mm空间用于拆装。与周围管道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过检修孔能触及到的地方。
5、阀体安装完毕并与管路通过试压后才可安装驱动器。
6、若驱动器已经装到阀体上，那么在安装调试过程中不能对驱动器施力，否则会损坏驱动器。
7、安装完毕并检查正确无误后，通电调试。应观察驱动器的三个完整运行周期，确定所有部件正确为止。
8、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动调节阀对水流开关的有效性。

主要外形尺寸:

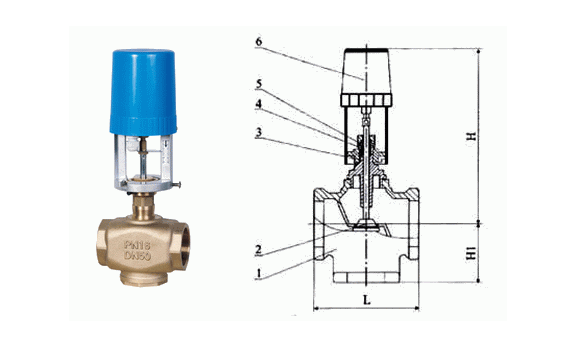

结构图：
