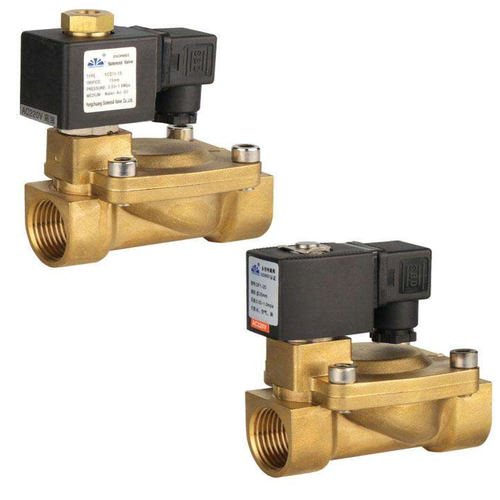

简介:
KL膜片式电磁阀采用膜片式结构、对介质洁净度要求较低 阀门流量系数比普通阀提高10% 采用特殊密封结构和进口合成橡胶密封无泄漏 工作平稳噪音低、无水锤冲击、无颤抖声 液体、气体、可混合使用,更加提高电磁阀的使用范围 采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验。其用于各种常温、常压场合,适用于以水或液体、气体为介质管路的自动控制;广泛应用于环保水处理、污水处理、自来水厂、中央空调、电力、矿业、石油化工、生物制药及机械设备等行业,是自动化控制工程、项目改造及设备配套的产品。
原理:
KL膜片式电磁阀通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。膜片电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
用途:
KL膜片式电磁阀采用膜片式结构、对介质洁净度要求较低,阀门流量系数比普通阀提高10% ,采用特殊密封结构和进口合成橡胶密封无泄漏 ,工作平稳噪音低、无水锤冲击、无颤抖声液体、气体、可混合使用,更加提高电磁阀的使用范围 ,采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验。用于各种常温、常压场合,适用于以水或液体、气体为介质管路的自动控制;广泛应用于环保水处理、污水处理、自来水厂、中央空调、电力、矿业、石油化工、生物制药及机械设备等行业
主要外形及连接尺寸:
型号 |
A |
B |
C |
F |
G |
H |
J |
K |
L |
KL2231008 |
71 |
85 |
38 |
14 |
G1/4” |
35 |
26 |
71 |
50 |
KL2231010 |
71 |
85 |
38 |
14 |
G3/8” |
26 |
50 |
||
KL2231015 |
71 |
85 |
38 |
14 |
G1/2” |
26 |
50 |
技术参数:
型号 |
公称 通径 (mm) |
接管 螺纹 (G) |
工作 压力 (MPa) |
环境 温度 (℃) |
介质 温度 (℃) |
Kv值 m/h |
电源、电压 |
|
|
|
|||||||
KL2231008 |
10 |
G1/4” |
0.03~1.0 |
-10 ~+55 |
-10 ~+90 |
2 |
≥1 |
AC:50Hz 24V,36V, 110V,220V
DC: 24V,12V |
KL2231010 |
G3/8” |
|||||||
KL2231015 |
13 |
G1/2” |
3.6 |
|||||
KL2231020 |
20 |
G3/4” |
8.3 |
≥0.5 |
||||
KL2231025 |
25 |
G1” |
11 |
|||||
KL2231032 |
40 |
G11/4” |
0.07~1.6 |
25 |
≥0.33 |
|||
KL2231040 |
G11/2” |
30 |
||||||
KL2231050 |
50 |
G2” |
45 |

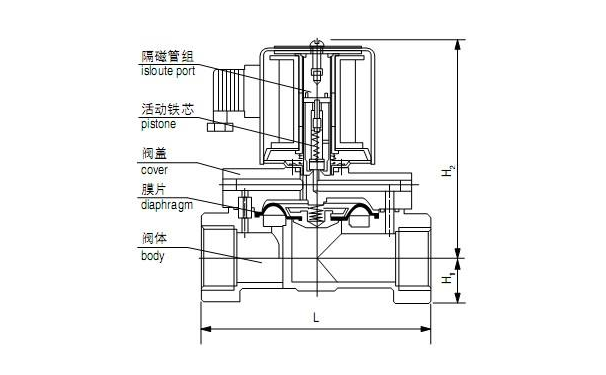

结构图:
