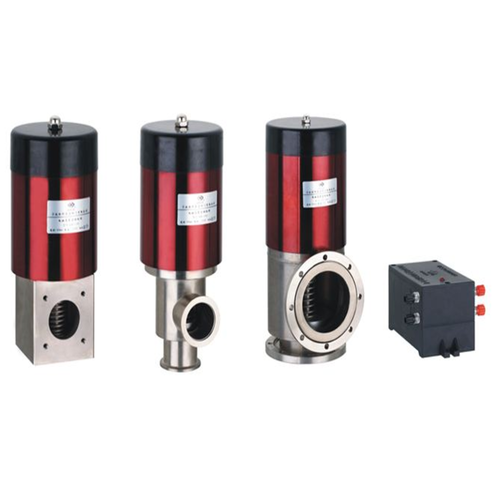

产品概述:
DDC真空电磁阀是安装在机械真空泵上的专用阀门,并与泵接在同一个电源上,泵的开启与停止直接控制阀门的开启与关闭。当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过 阀的充气口经阀充入到泵腔,从而避免泵油逆流污染真空系统。
原理:
DDC真空电磁阀的作业原理,电磁阀里有密闭的腔,在的不一样方位开有通孔,每个孔都通向不一样的油管,腔中心是阀,双面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,经过操控阀体的移动来档住或漏出不一样的排油的孔,而进油孔是常开的,液压油就会进入不一样的排油管,然后经过油的压力来推进油刚的活塞,活塞又股动活塞杆,活塞竿股动机械装置动。这样经过操控电磁铁的电流就操控了机械运动。实际上,依据流过介质的温度,压力等状况,比方管道有压力和自流状况无压力。电磁阀的作业原理是不一样的。比方在自流状况下需求零压启动的,即是通电后,线圈整个把闸体吸起来。而有压力状况的电磁阀,则是线圈通电后吸出插在闸体上的一个销子,用流体本身的压力把闸体顶起来。这两种方式的不一样之处是,自流状况的电磁阀,由于线圈要吸起整个闸体,所以体积较大,而带压状况的电磁阀,只需求吸起销子,所以体积能够做的比较小。
技术参数:
工作介质 |
空气等非腐蚀性气体 |
|||||
介质温度 ℃ |
≤60 |
|||||
工作压力 MPa |
1.0 |
|||||
工作压差 MPa |
-0.1~0 |
|||||
电源电压 |
AC220V DC24V 其余规格可作特殊订货 |
|||||
使用寿命 |
JB/T7352-94规定 |
|||||
额定流量系数 KV |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
泄漏量 ml/min |
按JB/T7352-94.F规定 |
|||||
公称通径 mm |
15 |
20 |
25 |
32 |
40 |
50 |
功 耗(VA) |
50 |
90 |
外形尺寸:
型号 |
通径(DN) |
ΦW |
ΦB |
H |
h |
b×b |
n-d |
匹配机械泵型号 |
DDC-JQ16A |
16 |
68 |
42 |
176 |
28 |
48×48 |
4-M5 |
2XZ-0.5/1 |
DDC-JQ25A |
25 |
82 |
55 |
199 |
35 |
58×58 |
4-M6 |
2XZ-2/4 |
DDC-JQ32 |
32 |
92 |
64 |
226 |
40 |
68×68 |
4-M6 |
2XZ-4 |
DDC-JQ40 |
40 |
110 |
70 |
245 |
44 |
80×80 |
4-M6 |
2XZ-8 |
DDC-JQ50A |
50 |
125 |
90 |
290 |
56 |
95×95 |
4-M8 |
2X-15 |
DDC-JQ65 |
65 |
135 |
105 |
320 |
65 |
115×115 |
4-M8 |
2X-30A |
DDC-JQ80 |
80 |
165 |
125 |
367 |
75 |
140×140 |
4-M8 |
2X-70A |

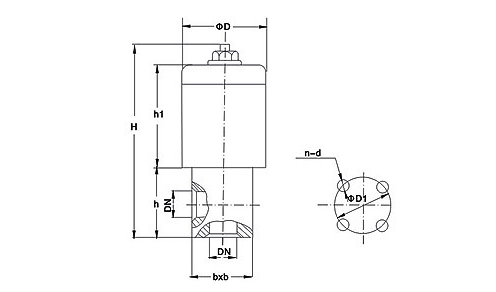

结构图:
