概述：
QB2双口排气阀体形大,重量重，排气量小，该排气阀在80年代末为理想产品，问世以来一直还续用。排气阀是管道必配设备，安装在管道高点或闭气地方，来排除管内气体，来疏通管道，使管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀随时吸气，确保管路安全。
作用原理：
当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，因将阀门关闭。QB2双口排气阀顺时针旋转阀杆时为关闭。
性能及优点：
1、浮球为不锈钢，使用寿命长，安全可靠。
2、能够排除管道中的气体，减少阻力，节约能源。
3、当管道负压时，能快速自动吸气，防止管道破裂。
技术参数：
型号:QB2
尺寸:DN40-DN200
连接:法兰式
工作压力：1.0Mpa
介质：清水
使用温度：常温
阀体：铸铁、铸钢、不锈钢
浮球：不锈钢
密封材料：橡胶
注意事项
（1）注：D＞350mm管道请选单口排气阀（QBI-10）。
（2）安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检修停水。
（3）如需方要求排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
QB2-10型双口排气阀每小时排气量表:
|
规格 |
50 |
75 |
100 |
150 |
200 |
|
立方米/小时 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
双口排气阀主要外形及连接尺寸:
|
型号 |
公称通径 |
主要尺寸（mm） |
||||||
|
D |
D1 |
D2 |
L |
Z-φd |
介质 |
阀体材料 |
||
|
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
铸铁 |
|
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
铸铁 |
|
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
铸铁 |

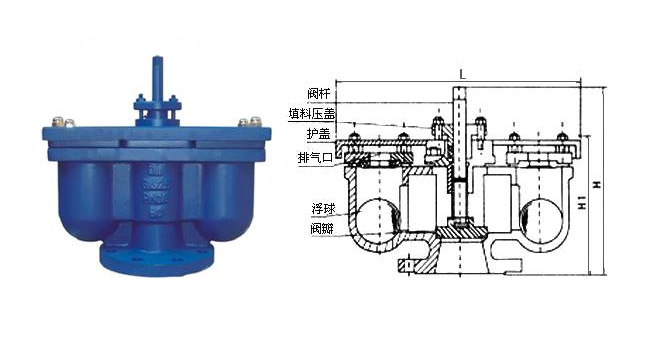

结构图：
