产品简介：

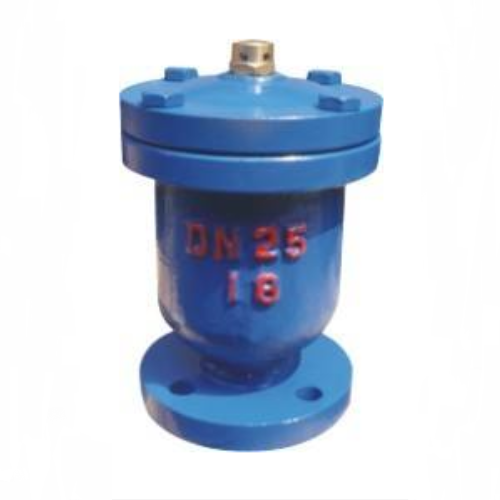

QB1单口排气阀主要由阀体、上盖、阀杆、浮球、排气嘴等组成，分法兰和丝扣两种排气阀，适用于小口径管道上管子为φ15-50,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。QB1单口排气阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
工作原理：
当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
主要零件材料：
|
1 |
阀体 |
铸铁 |
|
2 |
阀盖 |
铸铁 |
|
3 |
浮球 |
不锈钢 |
|
4 |
塞头 |
橡胶 |
|
5 |
排气嘴 |
黄铜 |
|
6 |
螺丝、螺帽 |
元钢 |
主要尺寸：
|
连接方式 |
DN |
H |
D |
D1 |
Z-Φd |
|
法兰式 |
15 |
245 |
195 |
160 |
4-18 |
|
20 |
245 |
195 |
160 |
4-18 |
|
|
25 |
245 |
195 |
160 |
4-18 |
|
|
丝口式 |
15、20 |
245 |
- |
- |
- |
|
25、32 |
245 |
- |
- |
- |
|
|
40、50 |
310 |
- |
- |
-
|

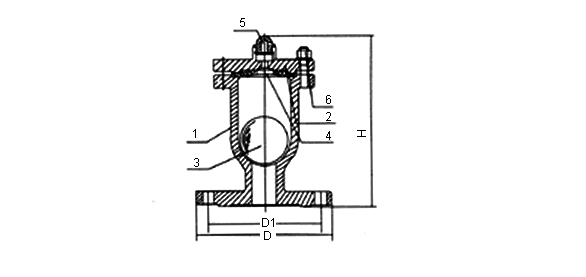

结构图：
