概述：
YX741X可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用利用体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。
产品用途:
YX741X可调式减压稳压阀能够控制阀门的固定出口压力，使阀门的出口压力不受进口压力以及流量的变化影响，减压效果可靠；且只需调节先导阀的调节螺钉，就能获得精确稳定的出口压力。YX741X 可调式减压稳压阀主要用于高层建筑和工矿企业以及医药、食品等领域的管路系统中，将较高的上游压力降为符合要求的下游正常使用压力。
工作原理：
YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。本产品利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。
主要技术参数:
|
公称压力 （MPa） |
试验压力（MPa） |
调压范围 |
适用温度 |
适用介质 |
|
|
壳体 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
0.05～0.8 MPa 0.12～1.4 MPa 0.12～1.6 MPa |
≤80℃ |
水 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
主要连接尺寸:
|
公称通径 (mm) |
尺 寸(mm) |
|
|
L |
H |
|
|
50 |
205 |
300 |
|
65 |
216 |
337 |
|
80 |
250 |
467 |
|
100 |
320 |
520 |
|
125 |
365 |
580 |
|
150 |
415 |
640 |
|
200 |
500 |
778 |
|
250 |
605 |
889 |
|
300 |
698 |
1010 |

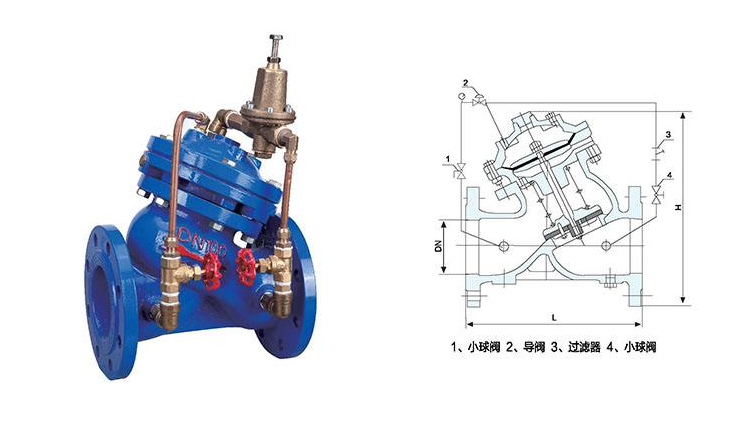

结构图：
