YQ98006过滤活塞式电磁控制阀

型号：YQ98006

浏览次数：678

更新时间：2020/8/18 17:26:57

简要描述：

YQ98006过滤活塞式电磁控制阀阀体采用全通道、流线型设计、流体阻力小、流量大。体、盖、活塞缸连接处由密封垫和密封环双重密封，无外漏。阀体、活塞缸、活塞双重导向、运动平稳、可靠。全不锈钢活塞缸、整体铸造活塞、NBR密封环，组合大大延长使用寿命。

产品概述:
YQ98006过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态。当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀。过滤活塞式电磁控制阀利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单，主要用于安装在各类给水系统的管道上。

工作原理：
YQ98006过滤活塞式电磁控制阀阀体采用全通道、流线型设计、流体阻力小、流量大。体、盖、活塞缸连接处由密封垫和密封环双重密封，无外漏。阀体、活塞缸、活塞双重导向、运动平稳、可靠。全不锈钢活塞缸、整体铸造活塞、NBR密封环，组合大大延长使用寿命。引进国外先进技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换。带倒流孔的活塞缸，适当增加阻尼，使得活塞运动更趋于平稳。阀盖与阀体上的内凹槽通过活塞缸的外圆定位，确保阀盘、活塞、指示杆同心，使阀盘运动自如，从而提高主阀的灵敏度、即使在流量或压力波动不大的情况下、活塞式水力控制阀亦能可靠地工作。为了达到阀体、阀盖、活塞缸连接处无外漏、在活塞缸上面与阀盖连接面和活塞缸下面与阀体连接处分别采用弹性垫片和NBR密封环密封。为了使阀盘上下产生压差，活塞的面积必须大于阀盘的面积，这样在大口径的阀门中活塞面积很大，动作平稳性较差。我们在活塞缸的底部设计了导流孔结构，适当地增加阀盘运动的阻尼，使阀盘的运动列趋于平稳，从而提高阀门的可靠性，减少故障的发生。导流孔均匀分布在活塞缸的底平面上、并视阀门口径的大小决定导流孔的数量和尺寸。阀体颈部有一定宽度的加工面，与不锈钢的活塞缸的外圆配合，便得活塞缸在阀体内平稳固定；带有两道密封圈的活塞在经过行磨的活塞缸内壁作上下运动，同时活塞缸下端设计成带铜衬套的导向孔，形成双重导向，即使口径再大的阀门也能确保其运动自如、平稳，从而提高使用寿命和安全可靠性。

产品优点：
1、将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭，操作方便。。
3、阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻，节能效果好。

主要零件材料及参数：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+橡胶
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢+橡胶
过滤网	不锈钢
弹簧	不锈钢

技术参数表：

技术参数
公称压力	1.0MPa、1.6 MPa、2.5 MPa
公称通径	40 50 65 80 100 125 150 200 300 400
动作压力	≥0.04 MPa
缓闭时间	3～60s（可调）
介质温度	0～80℃
适用介质	水 (如使用海水中订货需注明)

主要连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860

结构图：

产品展示

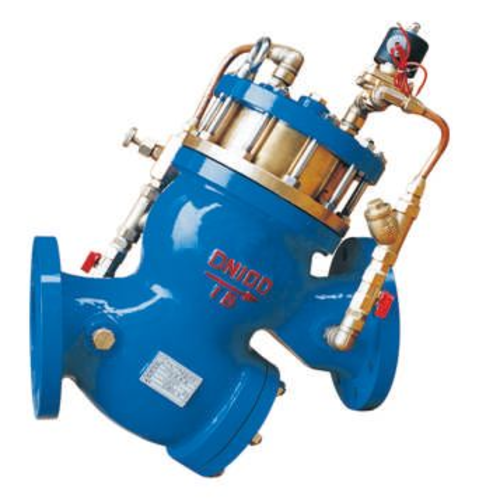

YQ98006过滤活塞式电磁控制阀
