产品概述;
ZDLM智能型电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。
技术参数：
电动执行机构主要技术参数
输出推力:44～550KN（输出调节推力:5.17～47.05KN）（输出额定关闭推力:8.4～63.15KN）
位置控制基本误差:（设定行程时间≥25秒）±1%
重复性误差:（设定行程时间≥25秒）≤1%
死区:0.1%～9.9%可调
输出额定负载下启动频率:1200次/小时
输入信号:4～20mA/100Ω，2～10mA/100Ω，DC24V开关量
供电电源:380±10%VAC，50Hz
相对湿度:≤95%
环境温度:-30℃～+70℃
防爆等级:ExdⅡBt4
防护等级:IP68
输入输出通道均采用光电隔离。
安装、使用注意事项：
1、气动隔膜阀应垂直安装于管道上， 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路， 以便在隔膜发生故障或维修时能转换成旁路操作， 使生产过程正常进行， 在一般不重要场合， 装设手轮机构后可以省略旁通管路， 以进行手动操作， 同时可限制阀门开度， 当手轮机构停止使用时， 应恢复到原空档位置， 以利于自控系统的正常进行。
3、清洗管道时， 调节应处于开度， 以便排除管道内污物。
4、如阀体衬有防腐层， 安装在管道上时，应采用耐腐蚀软垫， 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查， 防止因腐蚀和破裂而损坏其它零件和造成事故.

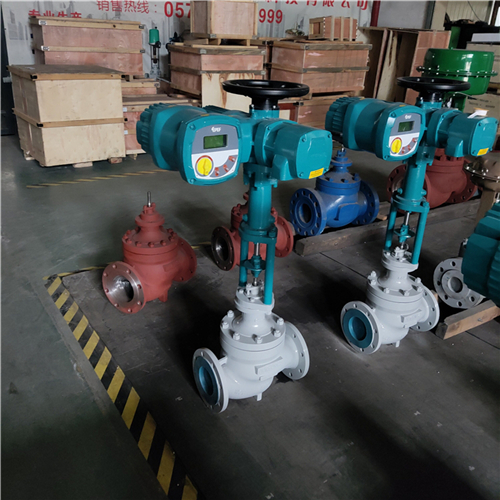

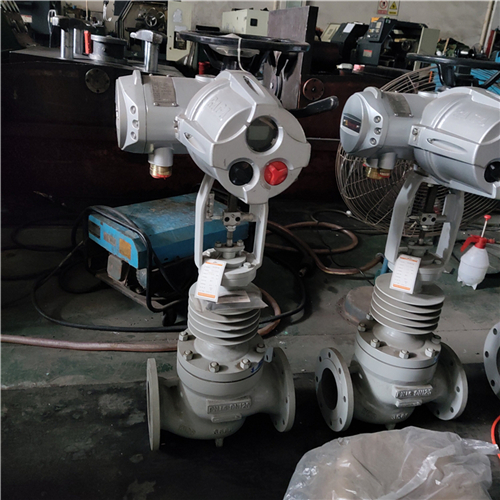

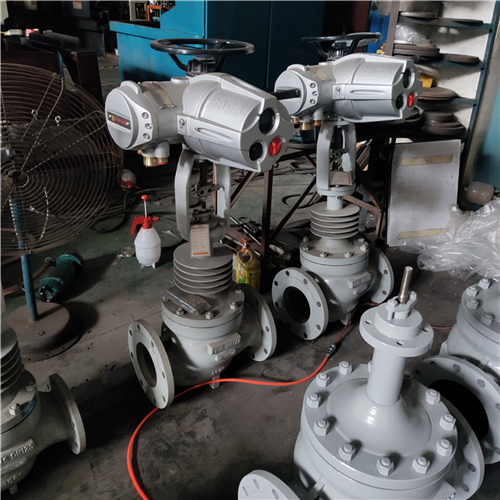

实物图：
