产品概述：
ZMQSY气动疏水阀调节阀特别适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和流道形状设计使介质近于直线的方式，阀门具有zui佳的Cv值，产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，

结构特点：
ZMQSY气动疏水阀调节阀具有极佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。阀杆填料采用进口的特种填料，能起到zui佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。采用气动装置作为执行机构,对阀门的控制精确、安全、有效。填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

主要技术参数：

设计制造标准	JB/T3595、E101、ANSIB16.34
结构长度标准	GB/T12221-2005
对接焊坡口尺寸	按ANSIB16.25
承接焊尺寸	按ANSIB16.34
承插焊口径范围	1/2″～2-1/2″
对接焊口径范围	1/2″～4″
压力温度等级	GB/T12224-2005
试验检验标准	JB/T3595

主要零件材料：

零件名称	材料
阀体	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
阀瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
阀杆	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
压板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夹不锈钢丝编织柔性石墨	夹不锈钢丝编织柔性石墨	夹不锈钢丝编织柔性石墨
填料垫	1Cr13	1Cr13	0Cr17Ni12Mo2
密封垫	夹316丝高目柔性石墨	夹316丝高目柔性石墨	夹316丝高目柔性石墨

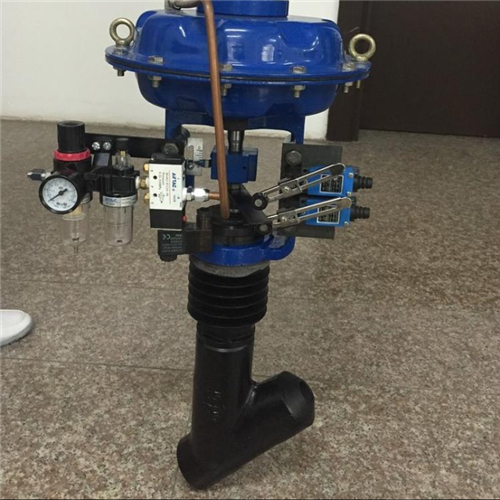

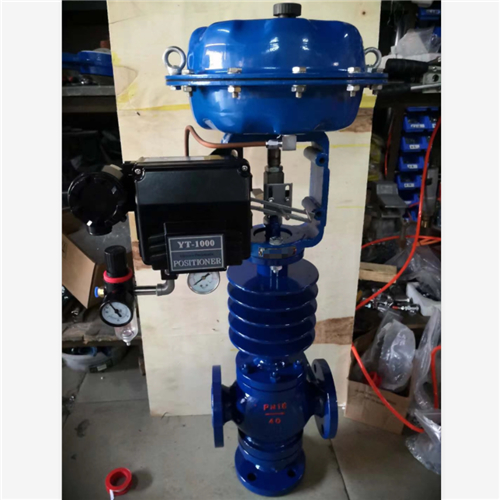

实物图：

产品展示

ZMQSY气动疏水阀调节阀
