简介:
ZMAQ气动薄膜三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个气动单座调节阀和一个三通接管而等到广泛应用常用于热交换器的两相调节,也可用于简单的配比调节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压。差较大的分流场合,不能互换使用。
产品零件材质:
阀体、阀盖:HT200,50ZG芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
填 料:聚四氟乙烯,柔性石墨
波 纹 管:1Cr18Ni9Ti
填 片:橡胶石棉板、10 1Cr18Ni9Ti、石棉缠绕垫片
膜 盖:A3
波 纹 膜 片:丁晴橡胶夹增强涤纶织物
弹 簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
软密封阀芯:增强聚四氟乙烯
技术参数:
型 号 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
有效面积cm2 |
400 |
630 |
1000 |
1600 |
行 程mm |
16.25 |
40 |
60 |
1000 |
弹簧范围KPa |
20~100;40~200、20~60、60~100、80~240 |
性能指标:
项目 |
不带定位器 |
带定位器 |
||
基本误差% |
±6 |
±1.5 |
||
回差% |
5 |
1.5 |
||
死区% |
4 |
0.6 |
||
始终点偏差% |
气关 |
始点 |
±2.5 |
±1.5 |
终点 |
±6.0 |
|||
气开 |
始点 |
±6.0 |
||
终点 |
±2.5 |
|||
额定行程偏差% |
±2.5 |
|||
允许泄漏量L/h |
10-3×阀额定容量 |

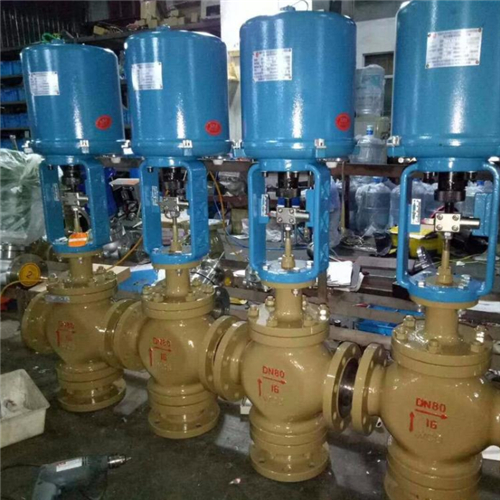

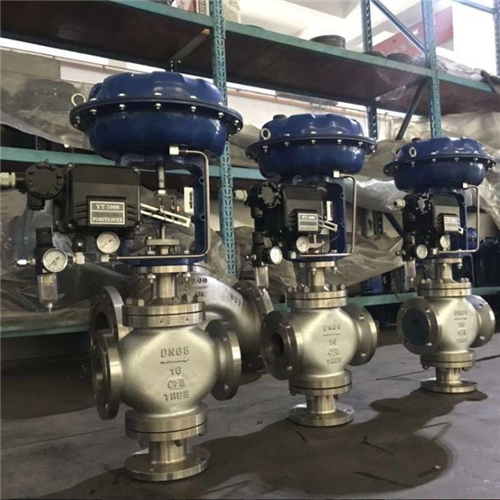

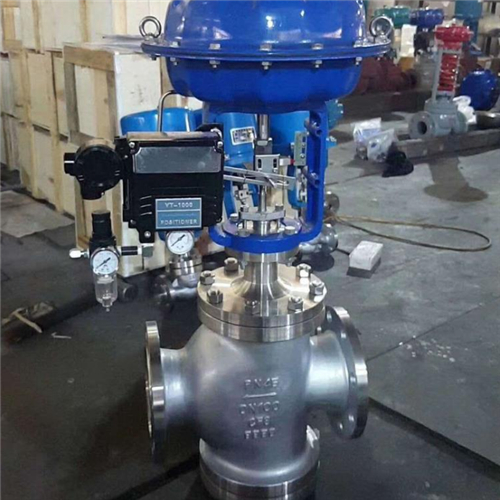

实物图:
