简介:
ZMAN气动双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。气动薄膜双座调节阀公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~+560℃,其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。气动薄膜双座调节阀应用于控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。适用于允许压差较大,而允许泄漏量也较大的不是很清洁的介质场合。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型气动双座调节阀、波纹管密封型气动双座调节阀、夹套保温型气动双座调节阀等多种品种。
主要特点:
1、不平衡力小,允许使用压差较大。
2、执行机构采用多弹簧结构,高度减小。重量减轻。
3、可调范围大,固有可调比。
4、顶底、层双导向双座调节阀,工作时稳定性好。
5、有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
6、阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
产品零件材质:
阀体、阀盖:HT200,50ZG芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
填 料:聚四氟乙烯,柔性石墨
波 纹 管:1Cr18Ni9Ti
填 片:橡胶石棉板、10 1Cr18Ni9Ti、石棉缠绕垫片
膜 盖:A3
波 纹 膜 片:丁晴橡胶夹增强涤纶织物
弹 簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
软密封阀芯:增强聚四氟乙烯
产品尺寸:
称通径(DN) |
L |
D |
H1 |
H |
|||
PN(MPa) |
|||||||
1.6 |
4.0 |
6.4 |
常温 |
中温 |
|||
25 |
185 |
190 |
205 |
225 |
117 |
682 |
832 |
32 |
200 |
210 |
220 |
225 |
120 |
687 |
837 |
40 |
220 |
230 |
240 |
255 |
139 |
850 |
990 |
50 |
250 |
255 |
265 |
255 |
144 |
860 |
1000 |
65 |
275 |
285 |
295 |
255 |
188 |
989 |
1144 |
80 |
305 |
310 |
325 |
255 |
208 |
1019 |
1184 |
100 |
350 |
355 |
370 |
255 |
220 |
1044 |
1204 |
125 |
410 |
425 |
440 |
255 |
270 |
1332 |
1547 |
150 |
450 |
460 |
475 |
310 |
280 |
1352 |
1565 |
200 |
550 |
560 |
570 |
310 |
320 |
1437 |
1652 |
250 |
670 |
740 |
750 |
310 |
440 |
1729 |
2004 |
300 |
770 |
805 |
310 |
502 |
1764 |
2039 |

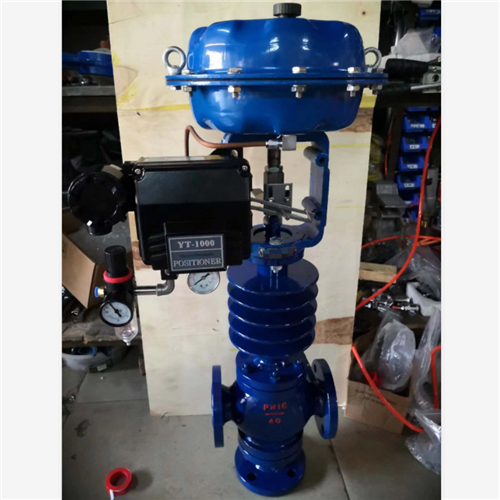

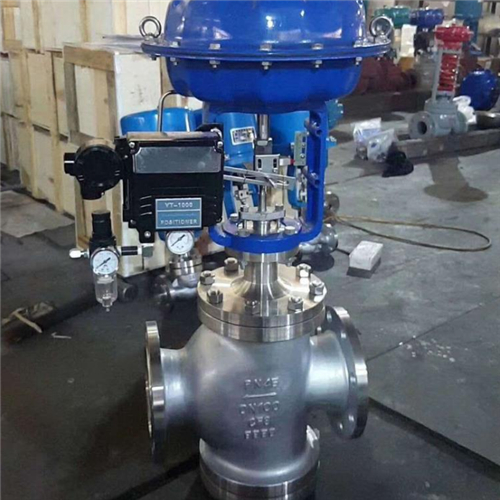

实物图:
