简介:
ZJHM气动调节阀结构组成 调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有:V型电动调节球阀、气动薄膜切断阀,偏心蝶阀等。
产品性能:
ZJHM气动调节阀种类 按用途和作用、主要参数、压力、介质工作温度、特殊用途(即特殊、专用阀)、驱动能源、结构等方式进行了分类,其中常用的分类法是按结构将调节阀分为九个大类,6种为直行程,3种为角行程。 它突出的特点是在可靠性上、功能上和重量上的突破。功能上的突破具备全功能的产品,故此,可由一种产品代替众多功能上不齐全的产品,使选型简化、使用简化、品种简化;在重量上的突破——比主导产品单座阀、双座阀、套筒阀轻70~80%,比精小型阀还轻40~50%;可靠性的突破——解决了传统调节阀等各种不可靠性因素,如密封的可靠性、定位的可靠性、动作的可靠性等。该产品的问世,使中国的调节阀技术和应用水平达到了九十年代末先进水平;它是对调节阀的重大突破;尤其是电子式全功能超轻型阀,必将成为下世纪调节阀的主流。
主要零件材料:
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13

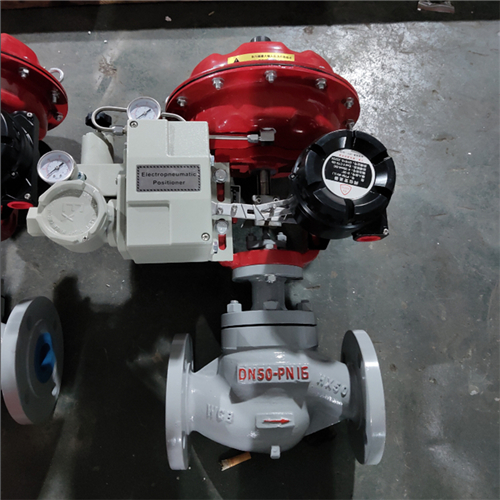

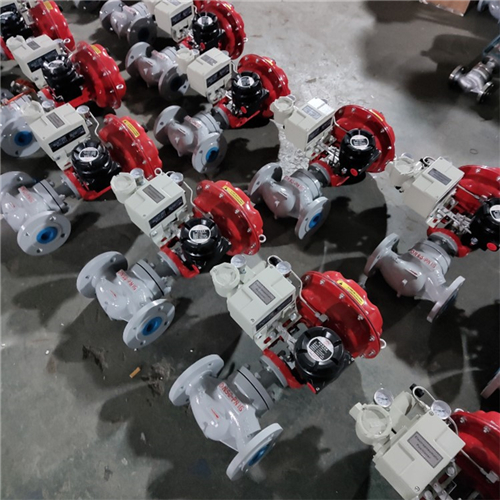

实物图:
