概述：
ZJHM型气动套筒调节阀形小、体轻、高性能大容量，是符合IEC标准的新一代通用调节阀产品。它泛应用于石化、轻纺等行业中一般流体介质和工艺调节且安装空间紧凑的自动控制系统。 ZJHM气动带散热片调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
产品性能：
1、本产品由新型的气动多弹簧薄膜执行机构和低流套筒组成。采用平衡型阀芯，不平衡力小，允许压差大，操稳定。阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
主要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
主要技术参数：
公称通径mm |
25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
| 阀座直径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 额定流量系数Kv | 直线 | 11 | 17.6 | 27.6 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||
| 行程mm | 16 | 25 | 40 | 60 | ||||||||
| 流量特性 | 直线、等百分比 | |||||||||||
| 介质温度℃ | -15~200（常温型）、-40~+250、-40~450（中温型） | |||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79 | |||||||||||
| 法兰型式 | 法兰密封面型式按JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式 | |||||||||||
| 阀体材质 | PN（MPa） | 0.6，1.6 | HT200 | |||||||||
| 4.0，6.4 | WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||
| 阀芯材质 | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti | |||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | |||||||||||
| 可调比R | 50：1 | |||||||||||
注：可为用户提供ANSI、JPI、JIS等国外法兰的产品，结构长度也可按用户要求需要确定。

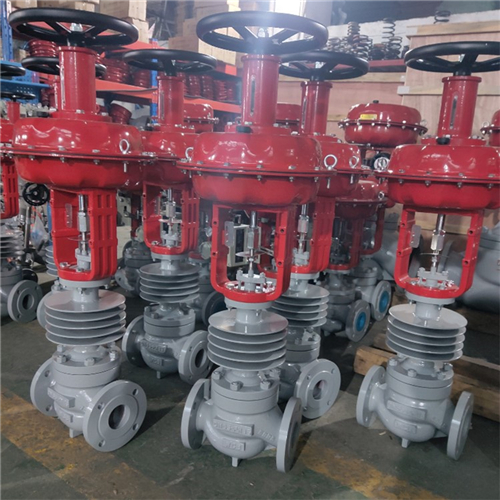

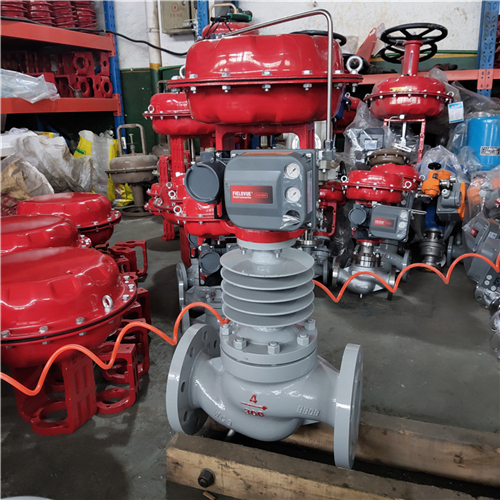

实物图：
