产品简介：

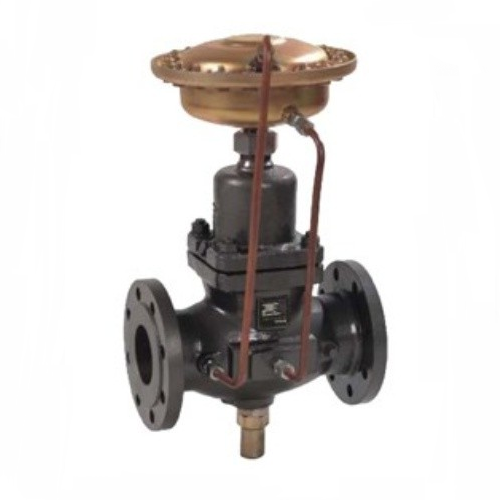

V130自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品，
特点产品：
1、型号：流量调节阀：V130D05(硬密封) V131D05(软密封)
2、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
3、无需外加驱动能源的节能型自控系统．设备费用低；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
6、结构简单．维护工作量小；
主要技术参数
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
公称压力MPa |
1.6；4.0 |
|||||||||||||
|
有效压力下大流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
高工作温度℃ |
≤140 |
|||||||||||||
|
硬密封配隔离罐≤200 |
配隔离罐 加长件≤200 |
|||||||||||||
|
压力平衡元件 |
波纹管 |
滚动膜片 |
||||||||||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
|||||||||||||
|
阀体材质 |
铸铁；铸钢；铸不锈钢 |
|||||||||||||
|
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
|||||||||||||
|
高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) |
|||||||||||||
|
有效面积（cm2） |
250 |
630 |
|
有效压力(MPa) |
0.02；0.05 |
|
|
允许上下膜室之间压差(MPa) |
0.4 |
0.15 |
|
材质 |
膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维 |
|
|
控制管线、接头 |
铜管或钢管 |
|
性能指标:
|
控制精度 |
±5％ |
|||
|
允许泄漏量（在规定试验条件下） |
软密封 |
4×10-4额定容量 |
||
|
硬密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
|
10气泡/min |
20气泡/min |
40气泡/min |
||
允许压差
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
大允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
外形尺寸及重量:
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
φR mm |
263 |
380 |
|||||||||||
|
H mm |
150 |
520 |
|||||||||||
|
约重（kg） |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |

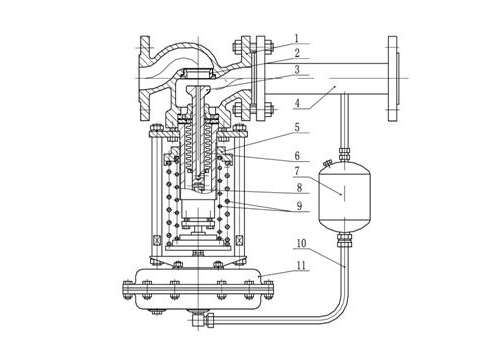

结构图：
