产品安装：
1、调节阀安装前的进货检验调节阀的进货检验是一个非常重要的环节，以确认调节阀到货情况是否满足设计要求。调节阀的每项技术要求均应达到设计要求，但在进货检验时应着重检查如下几项内容。
2、阀体/阀内件规格此项内容主要包括：阀型号、阀型式、公称通径、阀座尺寸、阀芯形式、流量特性、泄漏等级、阀体材质、阀芯材质、阀座材质、CV值、法兰标准等级尺寸及密封面形式等，只要发现其中有一样内容与设计不符均应征得设计的确定和认可。
3、执行机构部分此项内容主要应检查执行机构型号、型式、作用形式、弹簧范围、供气压力等。
4、定位器部分此项内容主要检查定位器的输入信号、气源压力、电气和气源接口尺寸和防爆等级，其中防爆等级不得低于设计等级要求
产品性能：

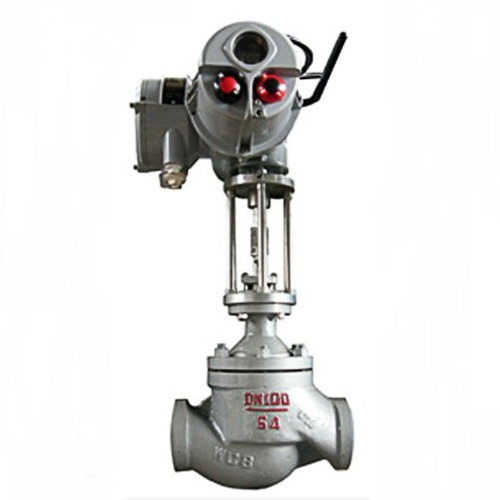

T968Y智能型电动调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
产品特点：
1、 T968Y智能型电动调节阀采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
零件材料：
|
名称 |
材料 |
||||||
|
阀体 |
WCB、WC6、20CrMo |
||||||
|
阀芯 |
316不锈钢 |
||||||
|
笼罩 |
17-4PH |
||||||
|
阀杆 |
17-4PH |
||||||
|
阀座 |
316不锈钢 |
||||||
技术参数：
|
公称通径ＤＮ(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
流量特性 |
近似线性、近似等百分比 |
||||||
|
公称压力PＮ(ＭPa) |
2.5/6.4 |
||||||
|
连接型式 |
焊接 |
||||||
|
配用执行机构 |
ＺＫＤ型 |
||||||
|
行程L(mm) |
57.6 |
88.2 |
|||||
|
大压差△Ｐ(MPa) |
0.5/3 |
||||||
|
额定流量系数Cv |
44 |
99 |
175 |
395 |
640 |
1000 |
1440 |
|
工作温度t (℃) |
≤450 |
≤450 |
|||||
|
使用介质 |
水 |
||||||

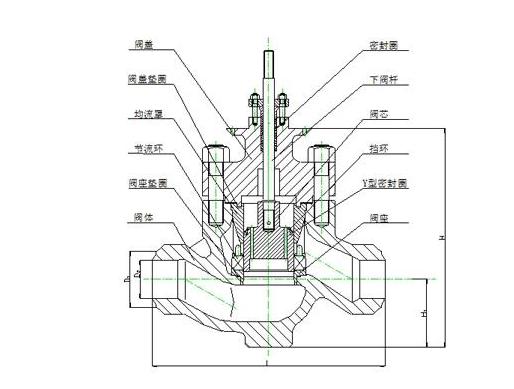

结构图：
