用途：
G45J直流式衬胶隔膜阀是一种特殊形式的截止阀；直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，G45J直流式衬胶隔膜阀适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6

结构特点：
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；

产品材质：
阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

产品测试：
衬里层：电火花检测试验与检验按GB/T13297标准公称压力：PN（Mpa）阀体：PN×1.5 密封：PN×1.1

主要尺寸及重量：

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	0.6	0.6	145	115	85	4-14	2	178	190	120	-
32			160	140	100	4-18	2	196	217	140	-
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79．5
150		0．4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236．5
250			680	395	350	12-22	4	708	786	500	-
300			790	445	400	12-22	4

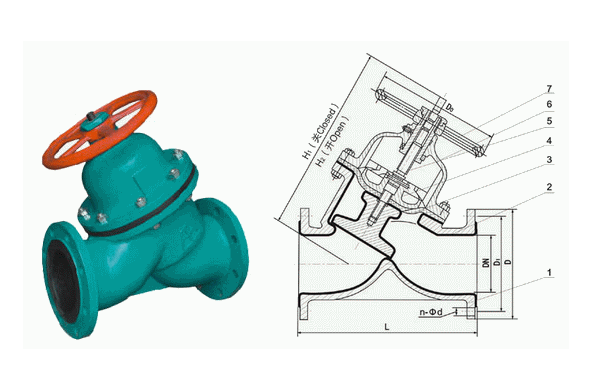

结构图及部件列表：

1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

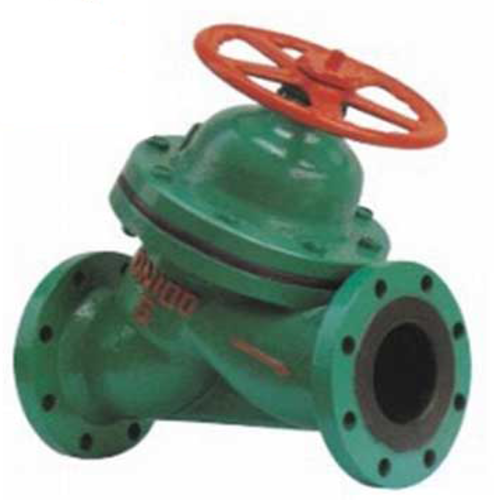

产品展示

G45J直流式衬胶隔膜阀
