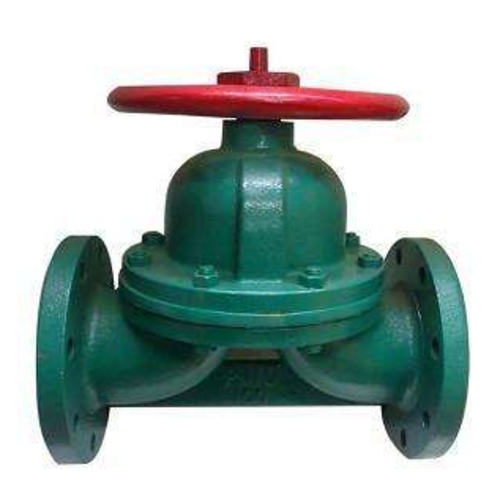

产品概述：
G41J衬胶隔膜阀的流体通道是直的，因此流体损失更小，磨损更小。在低压时增加了隔膜偏转和应力，但也导致了较低的压力额定值。衬胶隔膜阀,堰式衬胶隔膜阀,往复式衬胶隔膜阀,直通式隔膜阀没有堰，流体在阀门内腔直流，基于这一特点，它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说，隔膜的行程较长。因此，这种结构使隔膜选择合成橡胶材料的范围受到了限制。G41J衬胶隔膜阀只需用较小的操作力和较短的隔膜行程即可启闭阀门，因此减少了隔膜的扰变量，延长了隔膜的寿命，减少了维修和停机时间，降低了生产成本，是使用为广泛的隔膜阀。根据适用介质的不同，衬胶隔膜阀的阀体可采用不同的橡胶，隔膜的材料可以是人造合成橡胶或者带有合成橡胶衬里的PTFE。隔膜与承压套相连，承压套再与带螺纹的阀杆相连，关闭阀门时，隔膜被压下，与阀体堰形构造密封，或者与阀门内腔轮廓密封，或者与阀体内的某一部位密封，这取决于内部结构设计。
结构特点：
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
零部件材料：
1 阀体、阀盖、阀瓣 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 35 1Cr13 1Cr18Ni19Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里层 FEP（F46） PFA PCTFE（F3）
4 隔膜 FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5 阀杆螺母 ZCuAL10Fe3 ZCuAL10Fe3
6 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti
7 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
8 手轮 HT200 HT200 WCC WCC WCC WCC
标准规范：
| 遵循规范 | STANDARD |
| 设计与制造 | GB12239 |
| 结构长度 | GB1221/JB1688 |
| 法兰尺寸 | JB78/JB79(GB HG SH) |
| 压力试验 | GB/T13927 |
| 标签 | GB12220 |
| 供货 | GB/T12252 |

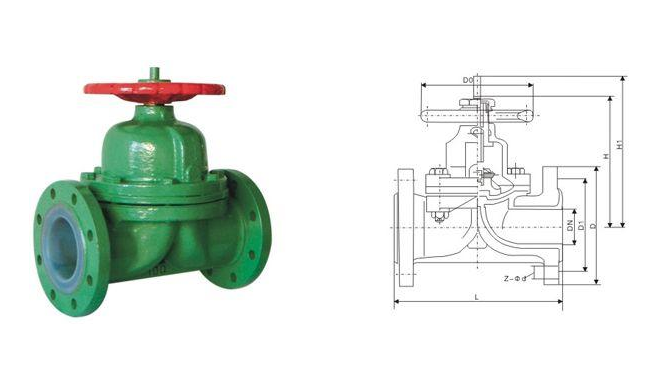

结构图：
