产品概述
Q641TC气动陶瓷球阀适用于高硬度的颗粒介质，或有软颗粒但又有腐蚀性的介质管道上作启闭之用。公称压力1.6MPa,适应温度小于200C。与介质接触的部会均为结构陶瓷材料，其化学稳定性及硬度极高(洛氏硬度HRC88)，仅次于金刚石。因此，电动陶瓷球阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。

产品性能：
Q641TC气动陶瓷球阀具有优良的耐磨损、耐酸碱、耐腐蚀、高强度、高韧性、耐高温以及防磁性的特点，使其能在特别恶劣的环境中使用，能不污染物料和环境；在管道系列制品可代替不锈钢合金、硬质合金等其他金属制品，并使之成为更优良之制品。球体采用先进研磨设备及工艺制造，球体度精度高，表画质量好，与阀座对研后，利用Zr02陶瓷的自润滑性，可取得很好的密封性能。陶瓷良好的耐磨性，让电动陶瓷球阀经久耐用，可靠性极高，使用寿命长，是钛合金阀和蒙乃尔阀的2- -4倍。原有金属或塑胶制阀球、阀座易磨损及受热涨冷缩的影响而不易关阀，不能有效正常使用，故使用寿命短；本新式产品，其阀球及阀座系采用结构陶瓷制品，其精缺度和耐磨性不受冷热膨胀系数影响，在恶劣环境中或流体之下，更具有良好的操作性以及更长的使用寿命。适用场景:气动陶瓷球阀适用于矿浆、砂石等需要耐磨的场合使用。

主要特点：
1、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高,表面质量好，与阀座对研后,利用Zr02陶瓷的自滑润，彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
3、陶瓷良好的耐磨性，让本阀经久耐用,可靠性极高.使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势。

技术参数:

公称通径DN（mm）	DN15-300
公称压力（MPa)	PN1.0～2.5
允许压差（MPa)	≤公称压力
阀体形式	二通式
连接形式	法兰
阀芯形式	O型球阀阀芯
适用温度	≤200℃
流量特性	近似快开型
动作范围	0～90°
泄漏量Q	软密封VI级、硬密封IV级符合ANSI B16.104标准
配置执行机构	GT、AT、ST、SR、AW等系列气动执行机构
控制方式	开关型（开关2位控制）调节型（4-20mA控制）

连接尺寸:

DN	PN(MPA)	L	D	D1	D2	b	f	z-<Dd
15	1.6	130	95	95	45	14	2	4-14
20		130	105	75	55	14	2	4-14
25		140	115	85	65	14	2	4-14
32		165	140	100	78	16	2	4-18
40		165	150	110	85	16	3	4-18
50		203	165	125	99	16	3	4-18
65		220	185	145	118	18	3	4-18
80		241	200	160	132	20	3	8-18
100		305	220	180	156	20	3	8-18
125		356	250	210	185	22	3	8-18
150		394	285	240	211	24	3	8-23
200		457	340	295	265	26	3	12-23

结构图：

产品展示

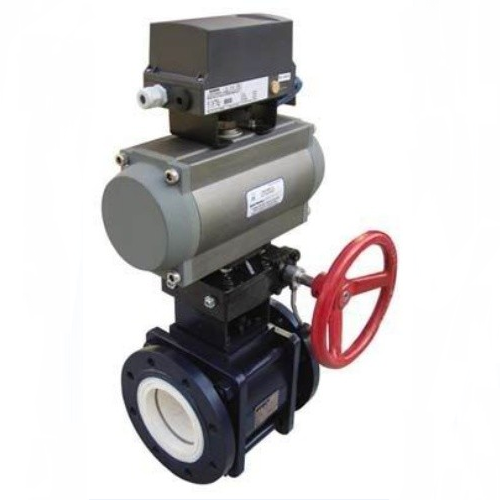

Q641TC气动陶瓷球阀

连接尺寸:
