产品概述：
       Q41TC陶瓷球阀采用结构陶瓷做密封副，具有优良的耐腐蚀、耐高温、耐磨损、耐冲蚀、防磁及防静电等特点。广泛应用于石化、冶金、造纸、电站、炼油、煤炭等行业的各类酸碱盐气体、液体、高温蒸汽、泥浆和灰渣输送系统中作调节流量或切断介质，分为”O”型”V”型陶瓷球。该阀经济实用，根据不同的工况，搭配不同材质的阀门零部件，可以有效增长阀门使用寿命，拓宽阀门使用范围。其驱动方式有手动、气动、电动等。

产品说明：
       Q41TC陶瓷球阀应用于石油、化工、电力、钢铁、天然气、煤化工、多晶硅等各种装置的导通和切断，特别是对于使用介质具有大量固体颗粒、多相复杂介质装置中的阀门，极易卡涩、堵塞，甚至无法开关和动作。在这些装置中曾大量使用闸阀、球阀等，由于闸阀中腔更容易堆积物料，直线运动的闸板往往无法向下关断，并且更容易被拉伤和损坏，近年来使用球阀的比例越来越多，球阀由于为90°转角开关，并且以目前的技术可以对球体和阀座进行硬化处理，因此球阀对物料具有一定的耐磨和刮除功能，使用效果较闸阀为好。但是，球阀的球体两侧具有两个阀座，阀门关闭时，阀座之间就形成了一个与阀门进口与出口隔离的中腔，由于中腔较管道内径更大，物料及容易沉积和被劫持而无法排出，时间久了之后，中腔将挤满物料而使球阀无法动作。

产品优点：
1、所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 (洛氏硬度 HRC90-95), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
4、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高. 使用寿命长 ,是钛合金阀和蒙乃尔阀的2-4倍。
5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，陶瓷球阀具有无可比拟的优势。

技术参数：
球阀公称尺寸：DN15～DN200（0.5”～8”）
压力等级：PN6～PN40
ANSI 150～300LB（磅級）
阀体材质：碳钢WCB、A105
不锈钢304、316、304L、316L
球阀內件材质：结构陶瓷
结构长度标准：GB/T 12221—2005《金属阀门  结构长并》
ASME B16.10—2000 《阀门面对在与端对端尺寸》
连接方式：法兰连接
GB/T 9113.1 《平面、突面整体钢制管法兰》
JB/T 79.1-1994 《凸面整体铸钢管法兰》
ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》
JIS B2220-2004 《钢制管法兰》
驱动方式：手动
试验压力：强度试验1.5倍公称压力
密封试验1.1倍公称压力
灰渣试验1倍公称压力
陶瓷球阀使用温度：-20～300℃

主要外形连接尺寸：

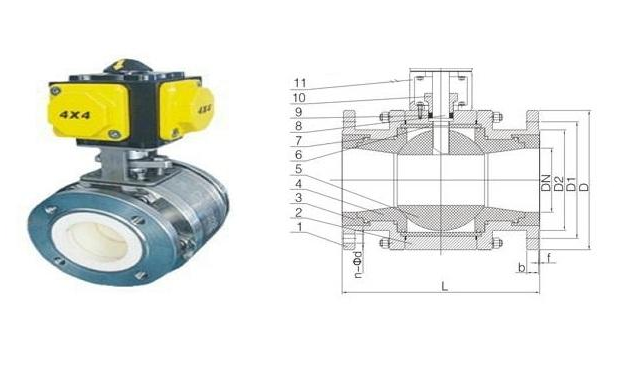

结构图：
