简介：
手摇刷式过滤器是指安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除，保护管道上的设备免受磨损和堵塞，使机器设备：压缩机、水泵、阀门、仪表等能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。其突出优势是清除过程可以在过滤器时进行，无需拆卸管体，不影响设备的正常运行。
产品性能：

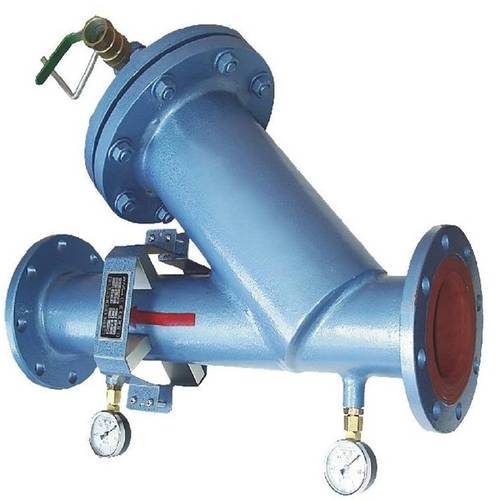

手摇刷式过滤器是一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。其特点是：清洗可在过滤器工作过程中进行，无需断流不影响设备的正常运行。手摇刷式Y型过滤器由骨质尼龙刷及不锈钢部件组成，该部件穿过过滤器盖，刷式装置安装在不锈钢滤网内部，过滤器盖外装一简便的手柄，只需轻轻转动手柄，即能从滤网上刷除微粗杂质通过排污口排出，刷洗过程中水流不中断，不必停机和拆卸过滤器清洗滤网，外壳为优质碳钢筒体。
结构材质：
该过滤器结构合理，用材讲究，壳体采用优质碳钢，也可根据用户要求采用不锈钢；不锈钢毛刷采用无机材料制成（弹性好，强度较高，耐蚀及耐老化性能优）和不锈钢刷架组成；滤网为精心制作不锈钢楔形网，结构讲究，十分便于刷去杂物，过滤、清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤。使用时只需轻轻转动刷架外部的手柄即可。
技术参数：
工作压力：≤1.0Mpa(如需更高的工作压力，订货时请注明)
压力损力：≤0.015Mpa
过滤精度： 0.8 mm(0.2~3.5mm精度范围均可制造)
高工作温度：≤100°C
安装使用：
手摇式过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。 当进出口压力压差达到0.04MPa时,需打开排污阀,人工轻轻转动手柄刷洗过滤网,直至排污口出水水质变清后停止刷洗和排污,整个排污过程系统可正常运行,无需停机。
|
技术参数 |
规格尺寸mm |
|||
|
产品型号 |
ZKD-SS型 |
口径 |
L |
H |
|
壳体材质 |
碳钢 |
DN25 |
160 |
125 |
|
过滤芯件 |
304不锈钢 |
DN32 |
180 |
145 |
|
螺栓螺母 |
20# 304 316L |
DN40 |
195 |
164 |
|
过滤精度 |
10~500目 |
DN50 |
215 |
186 |
|
密封垫片 |
NER PTFE |
DN80 |
285 |
273 |
|
环境温度 |
+450C~-30C |
DN100 |
300 |
306 |
|
公称压力 |
0~10.0MPa 150~600LB |
DN150 |
380 |
400 |
|
连接形式 |
法兰 螺纹 对焊 |
DN200 |
480 |
470 |
|
法兰标准 |
GB HG SH JB ANSI JIS DIN |
DN250 |
545 |
480 |
|
制造标准 |
HGJ532-91 GB150-98 |
DN300 |
605 |
640 |

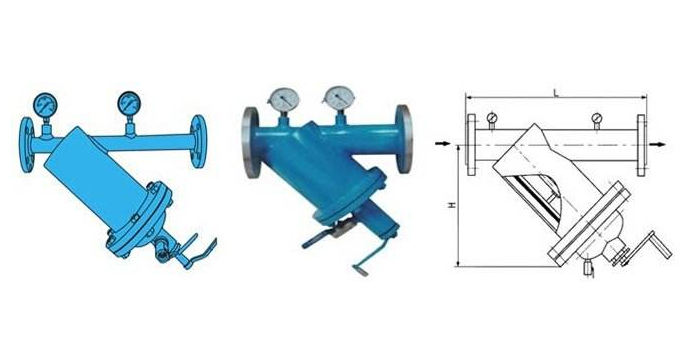

结构图：
