DMZ673H气动暗杆刀型闸阀

型号：DMZ673H

浏览次数：510

更新时间：2020/10/14 14:24:01

简要描述：

DMZ673H气动暗杆刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。

产品简介：
DMZ673H气动暗杆刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。气动暗杆式刀形闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。双作用：对阀门开启和关闭的两位式控制；单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。产品特点： 1.气动暗杆式刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。

产品性能参数：
DMZ673H气动暗杆刀型闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。 3.气动暗杆式刀形闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。可选附件：单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。接近开关气源处理三联件（包括减压阀、过滤器、油雾器）。电/气阀门定位器（调节型用）。性能规范：公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤425℃ 纸浆污水、煤装浆、灰、渣水混合物零件材质：体、盖闸阀阀杆密封面不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金

主要性能规范：

公称压力（Mpa）	壳体压力（Mpa）	密封试验（Mpa）	工作温度℃	适用介质
1.0	1.5	1.1	≤100℃	纸浆、污水、煤浆、灰、渣水混合物
1.6	2.4	1.8	≤100℃	纸浆、污水、煤浆、灰、渣水混合物

主要零部件材料：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

主要连接尺寸：

公称压力	公称通径	L	D	D1	D2	N-M	Do
1.0Mpa	50	43	160	125	100	4-M16	180
	65	46	180	145	120	4-M16	180
	80	46	195	160	135	4-M16	220
	100	52	215	180	155	8-M16	220
	125	56	245	210	185	8-M16	230
	150	56	280	240	210	8-M20	280
	200	60	335	295	265	8-M20	360
	250	68	390	350	320	12-M20	360
	300	78	440	400	368	12-M20	400
	350	78	500	460	428	16-M20	400
	400	102	565	515	482	16-M22	400
	450	114	615	565	532	20-M22	530
	500	127	670	620	585	20-M22	530
	600	154	780	725	685	20-M27	600
	700	165	895	840	800	24-M27	600
	800	190	1010	950	898	24-M30	680
	900	203	1110	1050	1005	28-M30	680
	1000	216	1220	1160	1115	28-M30	700
	1200	254	1450	1380	1325	32-M36	800

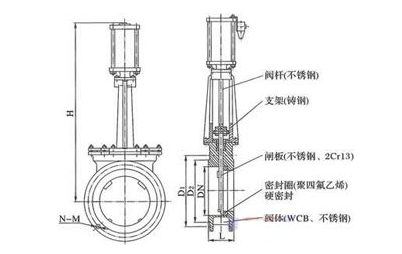

结构图：

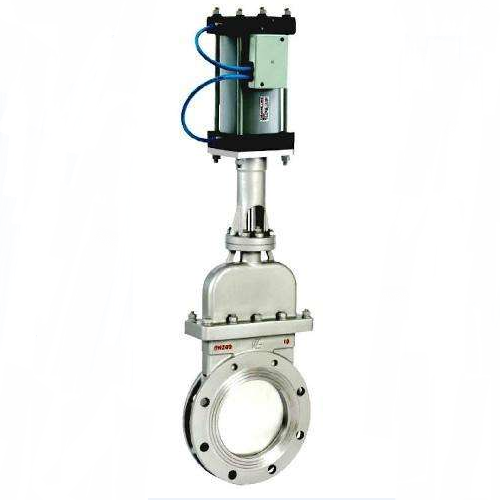

产品展示

DMZ673H气动暗杆刀型闸阀
