概述:

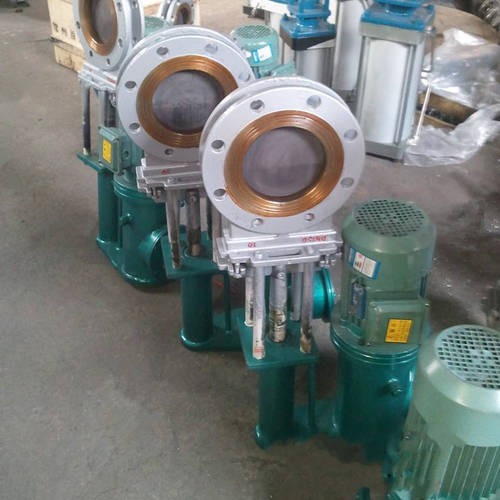

DMZ273X电液动暗杆式刀型闸阀是由电液动装置同刀闸阀配合,通过电液联动装置往复推位来控制阀门的开启和关闭,同时配合信号输出控制,可实现远程自控,是一种理想的智能式自控调节刀闸阀,广泛应用于冶金、电力、煤炭、矿山、水利等行业。
产品用途:
DMZ273X电液动暗杆式刀型闸阀是闸阀中的新品种,体积小,重量轻,轻型节材,是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。刀形闸阀采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,摩擦较少,经久耐用。特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注:可根据使用单位的环境和要求来设计与生产,适合用户的安装和使用。
产品性能:
此种刀形闸的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封改成了面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构,使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。此种闸阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩
产品特点:
机、电、液、仪一体化,实现现场控制,集中监控或自动控制。
无级调力,运行平稳,冲击力小,运用于较高压力场合。
节能,液压传动效率高达 80%。
阀门整体结构紧凑,体积小,无需液压泵站。
可控制任意阀位并可锁定。
连接尺寸:
公称通径 DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
高度 H |
1050 |
1220 |
1430 |
1620 |
1780 |
2110 |
2408 |
2800 |
结构图:
