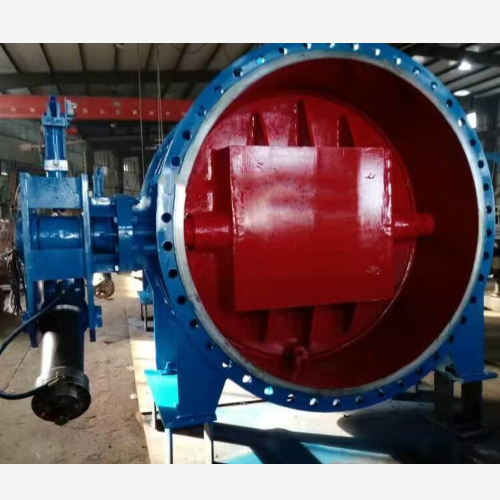

简介：
       HD741X液控缓闭止回蝶阀主要安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。HD741X液控缓闭止回蝶阀工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统安全的作用。

产品功能：
　　A.蓄能式液控缓闭止回蝶阀安装在供水和排水泵站(如水处理厂，发电厂，钢铁厂，造纸业，化学工业)的水泵出口，取代止回阀和闸阀的功能，驱动机构由固定在阀轴上的连接头，自动锁定装置，流阻系数小。驱动机构通过阀轴带动蝶板在90，阀体
　　B.液控缓闭止回蝶阀安装在水力发电厂的涡轮机入口处，用作涡轮机的入口阀的。安装在各种非腐蚀性和烟气管道中，用于切断。根据预设的开启和关闭程序，在正常供电或突然停电的情况下，可以按预定的时间和角度自动关闭，可以分两步关闭：快速切换和慢速关闭形式有效。消除破坏性水锤，可靠地关闭管道并保护管道或管道设备。


安装与调试：
       吊运：开箱后用吊车运蝶阀，起吊时注意在四个吊环螺钉中选取平衡位置。本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。临时停放时可在外墙板位置增加辅助支承以保持平稳。半年不安装，液压系统需清洗换油。安装：安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各联接螺栓是否紧固；将阀门按图四、图五所示液流方向安装在泵出口端或水轮机进口端；调整阀座使阀门基本保持水平。试车：根据液压原理图检查各控制阀是否在所需位置；接上总电源，启动电机观察电机风叶，顺时针旋转则接线正确；按使用说明书依次核实开阀、保压、关阀、停止动作以及程序和参数是否相符，试车中检查压力变化是否正常，液压系统不得有泄漏，阀体轴封不得有泄漏。

电气控制方式说明：
        电气控制系统分为就地控制回路和联动控制回路，就地控制回路主要用于现场调试，正常工作时一般均使用联动控制回路。控制类型按液控特征分为普通重锤型、重锤保压型、重锤锁定型、蓄能器型四大类，每大类中又分为离心泵、轴流泵和水轮机等使用工况开阀离心泵工况（包括离心式混流泵）：先启动泵，延迟预定时间后开阀。开阀轴流泵工况（包括轴流式混流泵）：先开阀至一定角度，再启动泵。开阀水轮机工况：先开启旁通阀平衡压力，再开阀，后开启水轮机。各种工况一般均要求在停机或停电的同时关闭阀门。常规配套均为普通型，用户若采用PLC型订货时应先予说明。液压系统电磁换向阀控制特征一般为得电蝶阀开阀、失电蝶阀关阀如有不同应在订货时详细说明。控制原理详细说明参看我公司液控蝶阀各类产品安装使用说明书。用户订货时请详细说明换向阀控制特征、泵阀联动先后控制方式等具体使用工况。我公司可按用户特殊功能进行一定调整，并可根据用户的不同要求单独进行设计

结构说明：
1、本阀由阀门本体、传动机构、液压站、电控箱等四部分组成。
2、阀门本体由阀体、蝶板、阀轴、滑动轴承、密封组件等主要零件组成。
3、重锤式阀体采用卧式安装，阀轴采用半轴结构。
4、蓄能器式DN≥300mm时阀体采用卧式布置；DN≤250mm一般采用立式布置，也可根据用户要求采用卧式布置。
5、传动机构主要由液压缸、摇臂、支撑墙板（重锤式还有重锤、杠杆、锁定油缸等）等连接、传动件组成，是液压动力开、关阀门的主要执行机构。
6、 卧式布置时，传动机构一般采用正向安装；受现场空间限制时也可根据用户要求采用反装型（即传动装置位于阀体的另一侧）。
7、重锤保压型系统中，蓄能器用作系统压力的补偿。
8、重锤锁定型系统中，蓄能器用作系统压力的补偿和锁定油缸的退锁。
9、液压系统与阀门本体可以是整体式安装，也可以分开安装。用户未作特殊说
明时为整体式安装。

产品特点：
1、能按程序启闭、在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭；调节范围大、适应性强。
2、可消除破坏性水锤、防止水泵和水轮机组发生飞逸事故，有效地降低了管网系统的压力波动、保障设备的安全可靠运行。
3、该阀可取代水泵出口处原电动闸和止回阀的功能，减少占地面积及基建投资。同时其流阻系数仅为0.1～0.6，远小于止回阀的流阻系数（1.7～2.6），节能效果明显。
4、S（锁定型）、B（保压型）、X（蓄能器型）系列液控止回蝶均是对国内同类产品加以改进和完善后发展起来的新一代产品，大大增强了系统的可靠性和安全性。同时，本公司可根据用户的特殊要求单独进行设计，多位满足广大用户对该类产品的需要。
5、按照标准

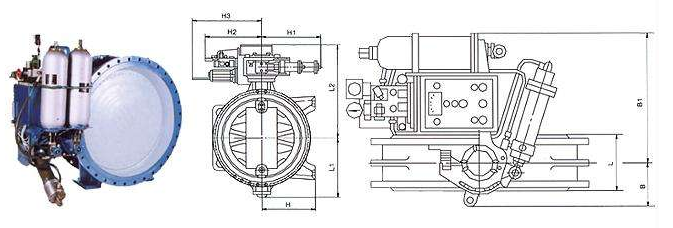

结构图：
