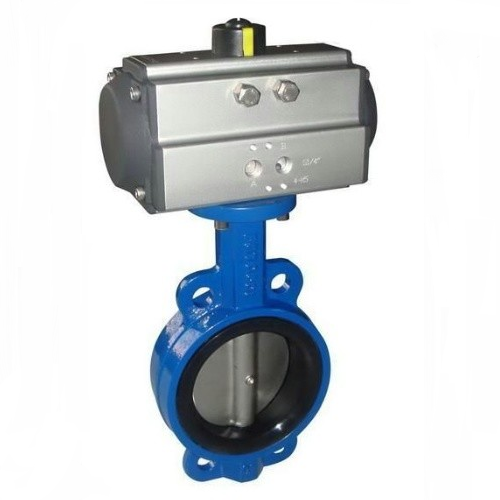

D671X气动对夹蝶阀

型号：D671X

浏览次数：613

更新时间：2020/10/6 9:23:41

简要描述：

D671X气动对夹蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。

概述：
D671X气动对夹蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。D671X气动对夹蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到zui佳效果。D671X气动对夹蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

产品特点：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。

主要零件材质表 Form of Major Parts Materials

序号 NO	零件名称 Accessory name	材质 Material
序号 NO	零件名称 Accessory name	Z	C	P
1	阀座 Seat	橡胶 Ruber
2	圆柱削 Straight Pin	45钢 45 Steel		不锈钢 Stainless Steel
3	蝶板 Butterfly Plate	灰铸铁镀硬铬 Grey Cast-iron Hard Chrome Plating	碳钢或不锈钢 Simple Steel or Stainless Steel	不锈钢 Stainless Steel
4	阀体 Body	灰铸铁 Grey Castlron	碳钢 Simple Steel	不锈钢 Stainless Steel
5	螺柱 Stud	35钢 35 Steel	碳钢 Simple Steel	不锈钢 Stainless Steel
6	阀杆 Stem	45钢 45 Steel	不锈钢 Stainless Steel
7	键 Key	45钢 45 Steel		不锈钢 Stainless Steel
8	衬套 Bushing	铜基粉末冶金 Copper Base Powder Metallurgy
9	O形圈 O Ring	橡胶 Ruber
10	气动装置 Pneumatic Device
11	位置指示器 Location lndicator	塑料 Plactic

外形尺寸：

公称通径（DN）	L	D	D1	Z-Φd	H	H0	A	B
50	43	165	125	4-18	63	315	180	65
65	46	185	145	4-18	70	330	180	65
80	46	200	160	8-18	83	390	245	72
100	52	220	180	8-18	105	431	245	72
125	56	250	210	8-18	115	455	245	72
150	56	285	240	8-22	137	626	355	93
200	60	340	295	8-22	164	720	350	93
250	68	395	350	12-22	206	800	550	350
300	78	445	400	12-22	230	860	600	350
350	78	505	460	16-22	248	883	600	350
400	102	565	515	16-26	289	972	600	350
450	114	615	565	20-26	320	1043	750	380
500	127	670	620	20-26	343	1098	750	380
600	154	780	725	20-30	413	1236	750	380

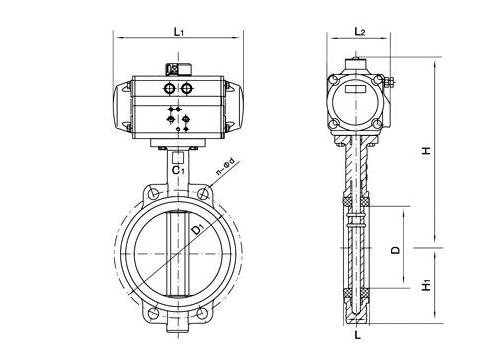

结构图：

产品展示

D671X气动对夹蝶阀
