概述：
D643H气动蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，其精密的J形弹性密封圈和三偏心多层次金属硬密封结构，D643H气动蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用，产品符合GB/T13927-92阀门压力试验标准。
结构特点：
本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能.
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点.
碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长．
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小.
本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装.
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用.
四、产品性能：
|
GTD/ATD气动执行器技术参数 |
D641X气动法兰蝶阀阀体参数 |
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～500mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、不锈钢 |
|
|
工作温度 |
常温型：-20℃～80℃（丁jing橡胶O型圈） |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
|
动作范围 |
0～90°±5° |
结构形式 |
中线型、无销型 |
|
接口螺纹 |
GTD40～GTD83 G1/8″ |
温度 |
EPDM≤105℃；NBR≤68℃ |
|
GTD110～GTD350/ATD50～200 G1/4″ |
适用介质 |
水、空气、天然气 |
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
用途广、整体造价低、流量大、流阻小 |
五、主要尺寸及参数：
|
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
（仅供参考） |
|
40 |
140 |
238 |
83 |
60 |
108 |
ATD-52 |
|
50 |
140 |
238 |
83 |
60 |
108 |
ATD-52 |
|
65 |
140 |
248 |
93 |
60 |
112 |
ATD-63 |
|
80 |
171 |
273 |
100 |
63 |
114 |
ATD-75 |
|
100 |
186 |
293 |
114 |
65 |
127 |
ATD-83 |
|
125 |
207 |
308 |
125 |
65 |
140 |
ATD-92 |
|
150 |
254 |
360 |
143 |
90 |
140 |
ATD-105 |
|
200 |
296 |
400 |
170 |
103 |
152 |
ATD-125 |

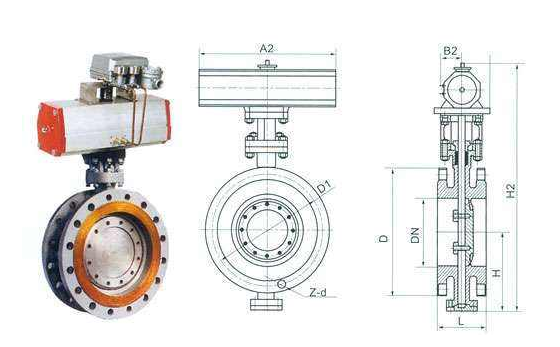

结构图：
