产品概述：

D371X对夹式蝶阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

特点：
D371X对夹式蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈既可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。本阀结构独特，操作灵活，省力，方便。

特点及性能：
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。

技术参数：
公称直径:手柄DN25-DN200,蜗轮DN25-DN1200
公称压力:PN1.0-1.6
适用介质:水、气、酸碱、油品等.
适用温度:-23℃～+83℃(根据阀座材质而定)
阀体标准:国标、美标、日标
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢、铝青铜。
阀座材质:天然胶X1、海帕伦X2、乙丙橡胶X3、氯丁橡胶X4、橡胶X5、耐磨橡胶X6、氟橡胶X7、耐热乙丙橡胶X9、聚四氟乙烯F4。
阀板材质:球墨铸铁、不锈钢、铝青铜、碳钢、氟橡胶。
驱动方式:手动、蜗轮传动、气动、电动、液动。
注:加长杆长度可根据用户要求定制.

主要零件材料：

序号	零件名称	材质	序号	零件名称	材质
1	阀体	球铁、铸钢	7	密封圈	NBR.EPDM
2	阀轴	SUS410/SUS316	8	圆垫片	SUS316/黄铜
3	蝶板	球铁喷塑、不锈钢	9	对开环	SUS316/黄铜
4	阀座	EPDM，PTEE	10	挡圈	弹簧钢
6	衬套	青铜、聚四氟乙烯

主要技术参数：

公称通径	公称压力	工作温度	密封试验	轻度试验	适用介质
DN50-400mm	1.0/1.6/2.5Mpa	-10℃-80℃	1.1倍公称压力	1.5倍公称压力	水、油、气

主要外形连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
H	268	287	309	342	376	410	495	565	849	985	1109
H1	70	76	86	104	118	132	167	198	239	267	309
L1	43	46	46	52	56	56	60	68	68	78	102
L1	32	47	65	91	112	146	194	242	292	325	380
L3	245	245	245	245	245	245	400	400	400	400	431
Ф1	152	152	152	152	152	152	300	300	305	305	290

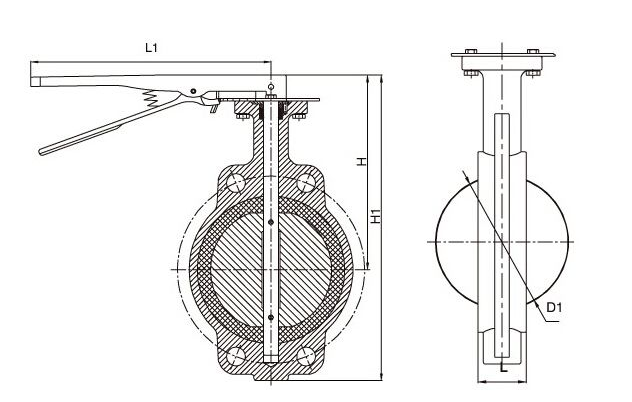

结构图：

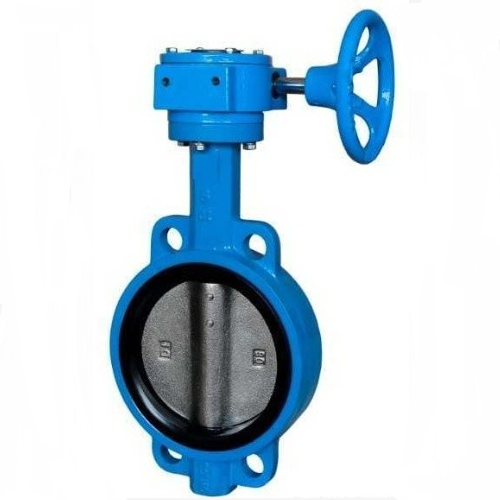

产品展示
