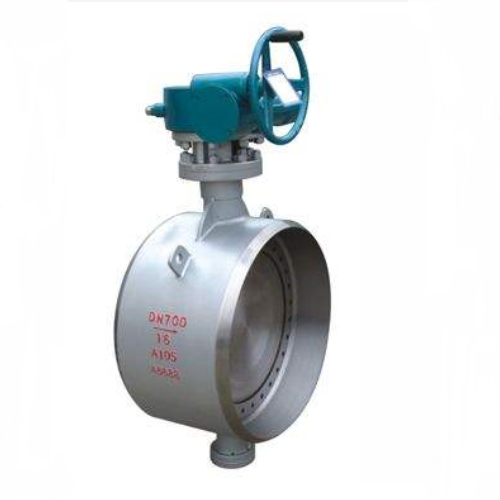

简介：
D363H焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。D363H焊接蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀可具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
执行标准：
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598
产品特点：
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装、连接可靠。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。
主要技术参数：
|
公称通经DN（mm) |
DN（100～1200）mm、in4～48 |
|
公称压力PN（MPa) |
强度试验(1.5×PN)密封试验(1.1×PN) |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|
适用介质 |
水、蒸汽、热水、油品 |
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|
压力等级 |
ANSI 150Lb磅级/PN25 |
|
焊接标准 |
GB12224、ANSI B16、25、DIN2559 |
主要零件的材质：
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬钼钢及特殊材料 |
|
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料 |
|
密封圈 |
不锈钢、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
外形尺寸：
|
|
PN1.0 |
||||||||
|
通径 |
外形尺寸(参考值) |
参考重量(kg) |
|||||||
|
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
|
|
600 |
24 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
|
700 |
28 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
|
800 |
32 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
|
900 |
36 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
|
1000 |
40 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
|
1200 |
48 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
|
1400 |
56 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2426 |
|
1600 |
64 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
|
1800 |
72 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
|
2000 |
80 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |

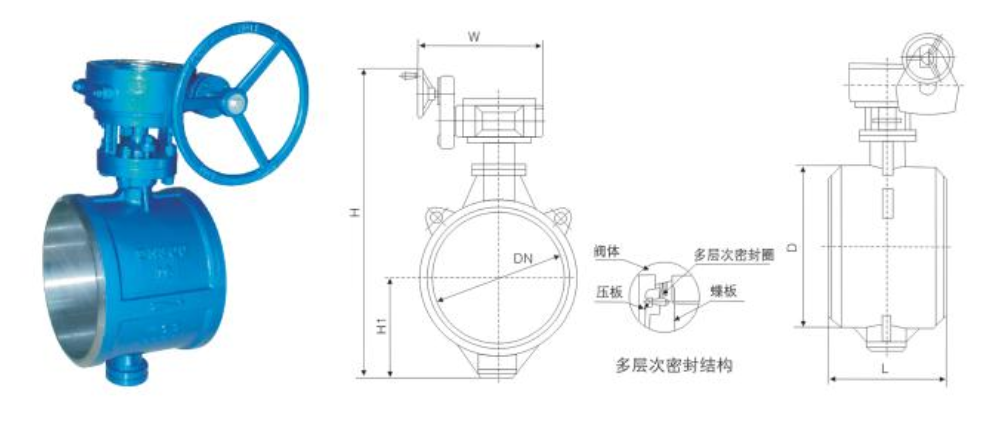

结构图：
