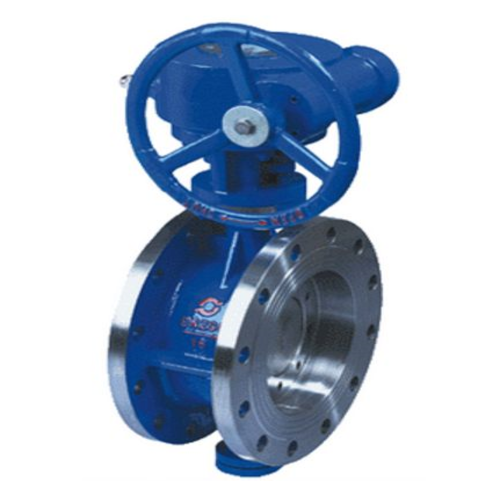

简介:
三偏心硬密封蝶阀系列产品,是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB:T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。D343H多层次金属密封蝶阀其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。本蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体zui佳装置。
工作原理:
D343H多层次金属密封蝶阀开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
性能特点:
1.结构独特、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有zui佳;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。
主要零件的材质:
零件名称 | 材料 |
阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 | 奥氏体不锈钢、304氮化 |
填料 | 柔性石墨 |
主要技术参数:
公称通径 | DN(mm) | 50~2000 | 50~500 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
渗漏率 | <0.1×DNmm3/s(符合GB/T13927-92标准) | |||||
适用温度 | 碳钢:-29℃~425℃ 不锈钢-40℃~600℃ | |||||
适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
驱动形式 | 蜗杆蜗轮传动、气传动、电传动 |
外形尺寸:
公称通径
DN |
结构长度L
|
外形尺寸(参考值)
|
连接(标准值)
|
参考
重量Dt343H |
||||||||||
H
|
Dt343H
|
PN0.6MPa
|
PN1.0MPa
|
|||||||||||
mm
|
inch
|
短
|
长
|
H1
|
A1
|
B1
|
D
|
D1
|
z- d
|
D
|
D1
|
z- d
|
||
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
65
|
5/2
|
112
|
170
|
115
|
370
|
180
|
200
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
165
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
350
|
14
|
190
|
290
|
310
|
835
|
380
|
420
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
400
|
16
|
216
|
310
|
340
|
915
|
450
|
470
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|

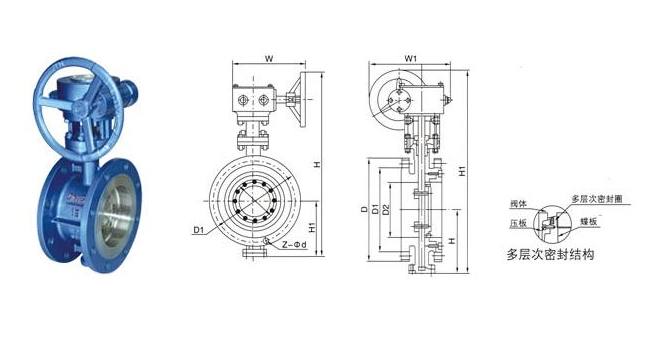

结构图:
