产品概述:

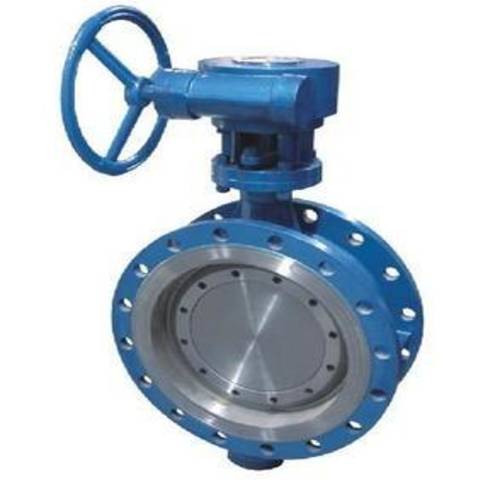

D343H多层次蝶阀是长寿命、节能型蝶阀。其结构简单、体积小、重量轻,只由少数几个零件组成。其采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。d343h-25蝶阀的蝶板安装于bai管道的直径方向du。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕zhi着轴线旋转,旋转角度为0°dao-90°之间,旋转到90°时,阀门则牌全开状态。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体装置。
产品性能:
D343H多层次蝶阀结构紧凑、体积小、重量轻、操作灵活、开闭扭矩小、蝶板工作平稳、噪音小、维修方便。设计采用三维偏心密封原理,可达到完全密封,气压试验泄漏量为零。密封副选用不锈钢材料,并在制造过程中采用特殊的工艺处理,具有耐高温、高压、耐磨、耐腐蚀、使用寿命长的特点。多层次硬密封蝶阀是采用软硬层金属片层叠组成,通过高精度机械加工成形,嵌装在蝶板上与阀座吻合,具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能。采用三维偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封功能。结构独特、操作灵活、省力、方便、不受介质压力的高、低影响,密封性能可靠,使用寿命长。蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向阀座靠近即可恢复原有密封性能,大大地提高了使用寿命。
产品特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
7、结构独特、型小轻便、操作灵活、省力、方便;
8、密封可靠,可达到气密封无泄漏;
9、流量特性趋于直线调节性佳;
10、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质;
11、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。
执行标准:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数:
公称通径 |
DN(mm) |
50~2000 |
50~500 |
|||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
渗漏率 |
<0.1×DNmm3/s(符合GB/T13927-92标准) |
|||||
适用温度 |
碳钢:-29℃~425℃ 不锈钢-40℃~600℃ |
|||||
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
|||||
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
主要零件的材质:
零件名称 |
材料 |
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 |
奥氏体不锈钢、304氮化 |
填料 |
柔性石墨 |
连接尺寸:
公称通径 | 结构长度 | 外形尺寸 | 连接尺寸 | ||||||||||||||||
L | H | D343H | D643H | D943H | 0.6MPa | 1.0MPa | |||||||||||||
mm | inch | 短 | 长 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | D | D1 | Z-d | |
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 140 | 110 | 4-14 | 165 | 125 | 4-18 |
65 | 2? | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 190 | 150 | 4-18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 210 | 170 | 4-18 | 220 | 180 | 8-18 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
200 | 8 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
250 | 10 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
300 | 12 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 14 | 190 | 290 | 280 | 950 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 | 490 | 445 | 12-22 | 505 | 460 | 16-22 |
400 | 16 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
450 | 18 | 222 | 330 | 350 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 414 | 595 | 550 | 16-22 | 615 | 565 | 20-26 |
500 | 20 | 229 | 350 | 380 | 1305 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 | 645 | 600 | 20-22 | 670 | 620 | 20-26 |
600 | 24 | 267 | 390 | 445 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 | 755 | 705 | 20-26 | 780 | 725 | 20-30 |
700 | 28 | 292 | 430 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 | 860 | 810 | 24-26 | 895 | 840 | 24-30 |
800 | 32 | 318 | 470 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |

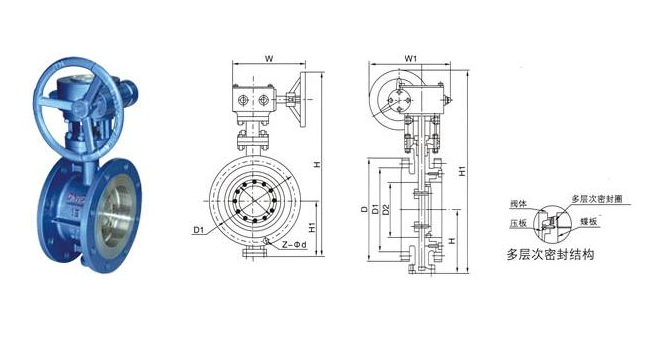

结构图:
