简介:

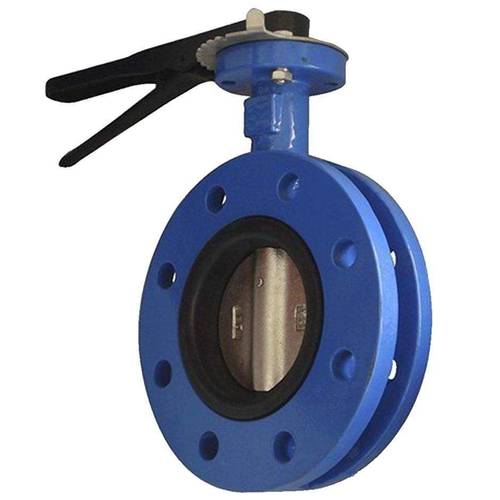

D41X软密封蝶阀作为一种用来实现管路系统切断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。软密封蝶阀的蝶板安装于管道的直径方向。在D41X软密封蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则为全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题。软密封蝶阀根据连接方式可分为法兰式软密封蝶阀,对夹式软密封蝶阀,焊接式软密封蝶阀。
产品特点
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
主要技术参数:
公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力Ps(MPa) 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
执行标准:
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度: GB/12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要零件材质:
零件名称 |
材料 |
阀体 |
灰铸铁、球墨铸铁、铸钢、不锈钢等 |
蝶板 |
CI、DI、WCB、不锈钢及特殊材料 |
密封圈 |
橡胶、铸钢、合金钢、不锈钢 |
阀杆 |
2Cr13、不锈钢 |
填料 |
O型圈、柔性石墨O |
材料品种:
材料品种 |
lv丁橡胶 |
丁橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
代号 |
X或or J |
XA或or JA |
XB或or JB |
XC、JC或or F |
XD或or JD |
XE或or JE |
耐高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
耐低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

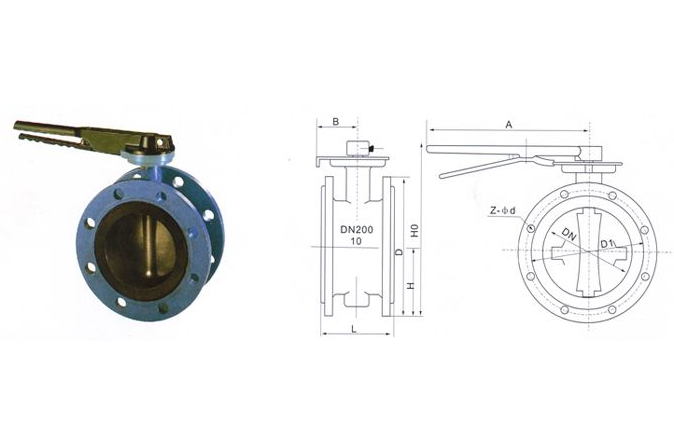

结构图:
