产品概述:
BV2F气动粉尘蝶阀由两个采用重力浇铸而成的半阀体组成,半阀体为铝合金材料,旋转阀板采用高分子材料制作,具有良好的密封性。顶部及底部相同的圆法兰,具有一个顶部法兰以及一个折边部件,适用于一根柔性套管。BV2F气动粉尘蝶阀主要用于开关料箱,料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理,阀门利用物料自身重力进行截流以及气动传输干性物料。粉体蝶阀可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方,以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用,它始终是一个非常经济且极高效的选择。
产品特点:
1,单法兰阀门,带有顶部法兰及折边部件,适用于连接柔性套管
2,双法兰阀门,顶部及底部为相同的法兰
3,采用重力浇铸而成的阀体,比压铸的阀体强度更高
主要技术参数:
1.阀门类型:中线式
2.阀门型号:V1FS,V2FS。
3.连接方式:法兰式。
4.公称压力:0.2Mpa
5.公称通径:DN150~DN400 mm
6.阀体材质:铝合金等。
主要外形及连接尺寸:
公称通径DN |
结构长度 |
外型尺寸(参考值) |
连接尺寸(标准值) |
参考 |
|||||||||||
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||||
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
80 |
270 |
260 |
110 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
65 |
21/2 |
112 |
89 |
295 |
260 |
110 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
80 |
3 |
114 |
95 |
306 |
260 |
110 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
100 |
4 |
127 |
115 |
350 |
260 |
110 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
125 |
5 |
140 |
127 |
370 |
320 |
110 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
150 |
6 |
140 |
139 |
400 |
320 |
110 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |

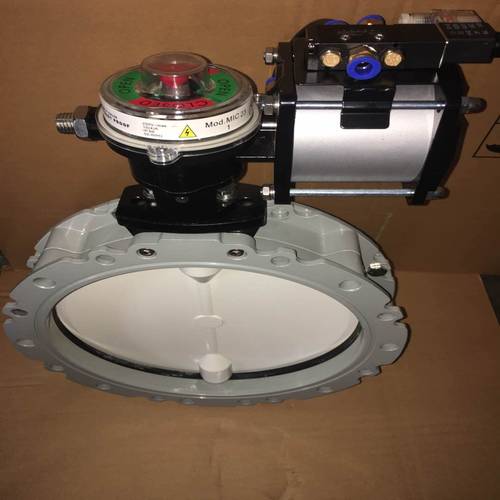

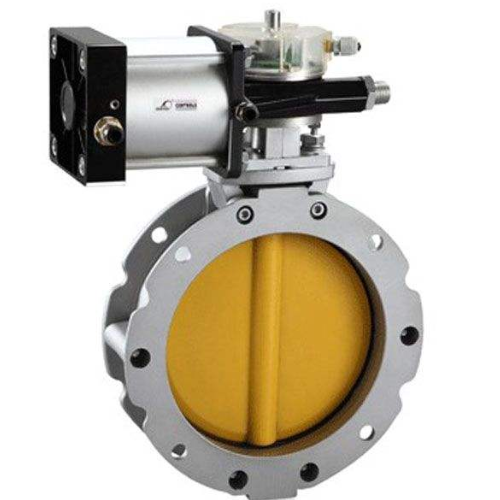

实物图:
