产品概述：
BV2F单法兰粉尘蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。粉体蝴蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。单法兰粉尘蝶阀可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。BV2F单法兰粉尘蝶阀可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
结构特点：
1.气动执行器：采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径气动蝶阀采用AW型气动执行机构拨叉式传动，结构合理，输出扭矩大，也有双作用和单作用两种结构。
2.中线弹性密封：密封材料分橡胶和氟塑料或全衬橡胶或氟塑料，弹性阀座配高精度蝶板确保零泄漏，阀杆底、中、上部配有衬套，用于支撑和旋转滑动，保持小摩擦力。气动蝶阀重量轻，体积小，启闭迅速。
3、单法兰粉尘蝶阀带有顶部法兰及折边部件，适用于连接柔性套管。
4、旋转阀板采用高分子材料，耐磨损。
5、组件少，轻质，便于搬运。
6、双法兰阀门，顶部及底部为相同的法兰。
7、采用重力浇铸而成的阀体，比压铸的阀体强度更高。
主要参数：
产品型号：DN100 dn150、dn200、dn250、dn300 DN350，dn400
适用范围：混凝土搅拌站及干性粉料
产品别名：粉体蝶阀(水泥蝶阀）
连接形式：法兰
材 质：铸铝合金
公称通径：100-400（mm）
适用介质：空气
压力范围：0.4（mpa)
适用温度：80℃
主体材料：半阀体为铝合金材料，旋转阀体采用高分子材料制作
结构形式：垂直板式 传动形式：气动
密封形式：软密封型 气动执行器配置：CP101型，CP126型
零部件材料：
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
阀座密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |

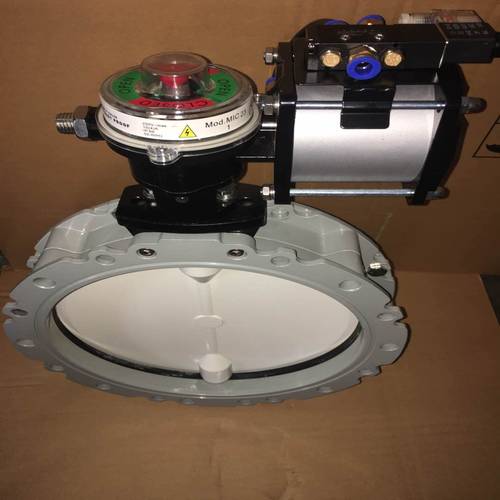

实物图：
